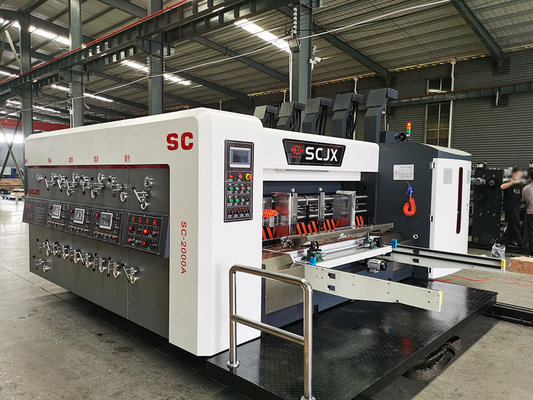

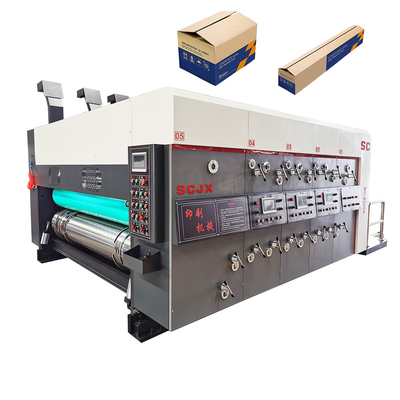

Druckdas kerben und der Würfel Cuting Gerun-Marken-SC1628 Flexo bearbeiten hohe Stabilität maschinell

SC1628 runzelte Karton Flexo, das Diecuting-Maschine kerbend druckt

Ⅰ. Fütterungseinheit:

1. Die Papierfütterung nimmt die höchstentwickelte Taiwan-Provinz Vorderkantepapierfütterungstechnologie an, und das Material der Papierfütterungs-Radwelle ist Wälzlagerstahl.

2. Das Bedienfeld wird mit einem 7-Zoll-Farbtouch Screen mit Mensch-Maschine Schnittstelle ausgerüstet, die kann die Kommunikationsoperation unter dem Papierfütterungsabschnitt verwirklichen, Druck des Abschnitts, Kerben des Abschnitts und Stempelschneiden des Abschnitts, und kann die gegenwärtige Phasenoperation, die ganze Maschinengeschwindigkeit und zählt und stoppt, anhebende Verzögerung der Platte, Systemeinstellungen wie Anpassung der konstanten Geschwindigkeit des Aufnahmeventilators und des Entstaubungsventilators, Anlaufzeit, Kontinuität und Trennung, und Mensch-Maschinendialog- oder manuelleelektrische Steuerung von den Doppelbetriebssystemen jedes Abschnitts steuern und anzeigen, mit schneller Anpassungsgeschwindigkeit und sicherer und einfacher Operation.

3. Die Absauggebläsevorlagen-Papierfütterung, der Luftvolumen kann in jedem Abschnitt entsprechend der Größe der Pappe justiert werden, und der Motor ist ein kontrollierbarer Motor des Frequenzumsetzers, der die Leistungsaufnahme verringert und die Kosten spart. Der Entstaubungsfan ist ein leistungsfähiger kontrollierbarer Motor des Frequenzumsetzers, der mit mehrfachen Entstaubungsbürsten ausgerüstet wird, um Verunreinigungen auf der Pappoberfläche zu entfernen und die Druck- Qualität zu verbessern.

4. Die Vorderkante der Pappe als der Positionierungsfestpunkt nehmend, wird der Einfluss des Papplängenfehlers groß verringert. Wenn die Pappe zum Flaschenzug geschickt wird, ist die Geschwindigkeit die selbe wie die des Flaschenzuges, und die Genauigkeit der Übergabe wird nicht durch den Geschwindigkeitsunterschied beeinflußt.

5. Die linkes und rechtes Endmessgeräte der Pappe elektrischen Anpassungsabstand annehmen, der mit dem linken und rechten Vertrag elektrisch geteilt werden oder unabhängig gesteuert werden kann. Der Pappschleppende Rahmen nimmt elektrische vordere-zurück Anpassung an, um sich der Breite der Pappe anzupassen. Das vordere Leitblech wird manuell und synchron angehoben, das einfach ist, zuverlässig und einfach zu benützen.

6. Öffnende und schließende Einheit: die elektrisches Steuermaschine ist geöffnet und geschlossen mit einer Alarmglocke, hält die Öffnung und das Schließen, den in Position bringenden und öffnenden Einknopf zu schellen Warnung, und schließend, und die Kardanwelle wird mit einer Reibungskupplung befestigt, um die Sicherheit von Betreibern sicherzustellen und die, Maschine wegen des misoperation zu beschädigen zu vermeiden. Das pneumatische Ineinander greifengerät, zuschließend ist fest genau, bequem und. Einheitsspaltenkardanwelle wird mit Überlastschutzgerät ausgerüstet, um andere Teile an beschädigt werden zu verhindern. Pneumatischer Ineinander greifenwellenmechanismus stellt die feste, bequeme und genaue Blockierung, garantiert sicher, dass die Zahnradeingriffposition der Gänge unverändert ist, nach Trennung und der Gruppierung und normale Produktion kann erzielt werden, um das Vorkommen von den Pappabfallprodukten zu vermeiden, die zum Druck des Versetzens passend sind.

7. Die untere Rolle der Papierfütterungsrolle wird vom hochwertigen nahtlosen Stahlrohr hergestellt, das fein gemahlen, gedrückt gegen das horizontale Netto und galvanisiert ist, um die Reibung der Pappe zu erhöhen. Gummizufuhrrolle und -feldbetten werden in zwei Schichten beschichtet, ist die innere Schicht 28 Grad, die die Elastizität der Reibungsgummiwelle erhöht und die äußere Schicht 45 Grad ist, die die Verschleißfestigkeit erhöht. Darüber hinaus wird die schnellauslösende Struktur angenommen, die und schneller bequemer ist. Die Druckanpassung der Papierfütterungsfeldbetten nimmt den zweistufigen Wurmgang-Verlangsamungsanpassungsmechanismus an, der manuell justiert wird, und die Anpassungswertskala zeigt den Ausgleichsbetrag.

Ⅱ. Druckeinheit

1. Druckplatterolle

1)Der Durchmesser der Druckplatterolle ist <>

2) Das Druckplatterollen-Phasenplanetengetriebe steuert the360°degree-Anpassung des Umfangs und die Rechnersteuerungen des Grads 360° die Bewegungsoperationsanpassung, die während der Operation oder während des Halts bearbeitet werden kann. Der Touch Screen zeigt automatisch den Ausgleichsbetrag an und justiert automatisch, nachdem er die Größe eingegeben hat. Automatisches auf Null einstellendes Gerät für Druckplatterolle, das System wird mit hängender Position der Platte, anklicken den hängenden Positionsknopf der Platte versehen, und die Ausrüstung läuft automatisch in die Position, die für die hängende Platte bequem ist, die die Arbeits-Leistungsfähigkeit verbessert. Installieren Sie den Fußschalter, um den Druckplattezylinder vorwärts und rückwärts zu drehen, der für die ändernde und Plattenabwischen Platte bequem ist.

2. Eindrucksrolle

1) Feine Verarbeitung mit hochwertigem nahtlosem Stahlrohr, dynamische und statische Balancenkorrektur und stabile Operation. Löschen und mildernd, heißes aufladend, dynamische und statische Balance, Oberflächenmahlung und galvanisierend.

2) Der Gang nimmt einen Rückprall-freien Anpassungsmechanismus an, der den Zahnradeingriff des Gangs nicht während der Anpassung beeinflußt und die Getriebegenauigkeit sicherstellt. Manuelle Mikroanpassung des Abstandes zwischen Druckplatterolle und Eindrucksrolle, Skalaanzeige. 1: wird zweistufiges Getriebe des Wurmes 200 benutzt, um die Positionierung zu justieren, und der justierbare Abstand ist 0-12mm.

3. Metall-anilox Rolle

1) Anilox-Rollenfeldbetten nehmen moderne freitragende Struktur an, die für Installation und Wartung bequem ist, und Schabersystem kann später installiert sein. Die anilox Rolle wird von „Haili Roller“ in Changzhou, Jiangsu Provinz hergestellt und wird durch spezielle Technologie des hochwertigen Stahls, mit langer Nutzungsdauer, Verschleißfestigkeits- und Korrosionsbeständigkeit und gute Tintensteuerung verarbeitet. Maschenzahl der Bienenwabenmasche: 200, 220, 250, 280 Linien/Zoll, optional entsprechend Druckerzeugnissen.

2) Die anilox Rollen- und Druckplatterollennotenplattenanpassung, die pneumatisch ist, Aktion drückend, heben automatisch die Platte, nachdem sie die Maschine gestoppt hat, an und drehen automatisch sich auf die elektrische Uniformtinte, um die Tinte an der Verlandung zu verhindern. Mit dem Halt/dem Anfang der Papierfütterung, wird die mit Tinte schwärzende Verzögerungszeit jeder Druck- Einheit separat eingestellt. Die anilox Rolle wird mit Einwegfreilaufkupplung ausgerüstet, die von der treibenden Kraft getrennt wird und sie bequemer und schneller Tinte mischen oder waschen lässt.

3) Die keramische Nettorolle (optional mit Preiszuschlagzunahme), die Oberfläche des Stahlrohres wird mit keramischem bedeckt, und nach dem Reiben und Laser-Stich, werden die Punkte gleichmäßig mit 200-400 Linien/der Zoll mit Tinte geschwärzt, optional.

3. Gummirolle

1) Die Feldbetten werden durch „silberne Stern-Frühlings-Brise“ in Jizhou, Hebei-Provinz produziert und werden von den hochwertigen nahtlosen Stahlrohren hergestellt, die durch dynamische und statische Balancenbehandlung verfeinert werden. Die Außenseite wird von hochwertigem Ding Qing-Gummi gemacht, der haltbar und korrosionsbeständig ist, und wird durch Präzision CNC-Schleifer gerieben und gebildet, um die mittlere Höhe und die Genauigkeit von Feldbetten sicherzustellen.

2) Nehmen Sie 1 an: wenden zweistufige Gang-Freigabenfeineinstellung des Wurmes 200, Tinte gleichmäßig, Selbstverschluß durch Schwerkraft nach Anpassung und unterschiedliche Gummirolle und anilox Rolle an, nachdem sie, zum der Gummideformation und des Verlustes von Elastizität zu verhindern gesäubert hat.

4. Farbkastensystem

1) Die Tintenpumpe ist eine Einwegmembranart Druckluftpumpe, die das angesammelte Wasser in der Pumpe und im Rohr mit Filter- und Tintenzirkulationssystem wieder herstellen kann. (Anmerkung: Eine doppelt wirkende Membranpumpe wird ausgerüstet, wenn das Schabertintenkontrollsystem optional ist. ) Automatische Abfragungsund Entdeckungsanormale Warnung des tintenquantitätssystems, -tinte und -wäsche, einschließlich Warnung und Alarmglocke.

2) Transparentes Farbkastenrohr und hohe hängende transparente Tintenspeicherschale sie die Farbkastensituation in der Produktion beobachten intuitiver lassen. Verteilende Reinigungsrohrleitung und Walze, einfach und bequeme Bedienung und Reinigung, stabiler Farbkasten.

5. Phasenanpassungsmechanismus

1) Die Phase der Druckplatterolle wird durch Frequenzumsetzer gesteuert, und die 360-Grad-Phasenanpassung kann angewendet werden, wenn man Zustände laufen lässt und stoppt.

2) Der Frequenzumsetzer steuert das Motordrehzahl, und der Kodierer arbeitet mit dem Programmiersystem PLC zusammen. Entsprechend dem Ausgleichswert die Motordrehzahlautomatisch Änderungen, damit die Phasenanpassungsgenauigkeit innerhalb 0.2mm gesteuert werden kann.

6. Pneumatische Ineinander greifenbremspositioniervorrichtung

1) Zylinderbremsmechanismus, wenn die Maschine getrennt wird, oder die Phase justiert wird, der Bremsmechanismus begrenzt die Rotation der Maschine und hält den Fixpunkt der ursprünglichen Gangposition.

2) Jede Druck- Einheit wird mit der positiven und negativen Schritt für Schritt fortbewegenden Steuerung der Hauptmaschine, ausgerüstet die die Operation von der Platte löschend macht, die Platte, die hängt und die einfachere und arbeitssparendere Farbdeckung.

Ⅲ. Kerben der Einheit

1. Touch Screen Operationssteuerung

1) nimmt die elektrische Operation des Kerbens von Abteilung den Touch Screen, um das PLC-Programmierungsautomatisierungssystem, Eingabedaten wie „Länge * Breite * Höhe“ von Papierprodukten entsprechend dem Auftrag zu steuern, das Computersystem zu beginnen an, um den Auftrag in die erforderliche Position mit einem Knopf automatisch zu vereinbaren, und die kerbende Position entsprechend den Anforderungen des Kunden manuell einzustellen.

2) Farbmensch-maschine schnittstelle, Menüspeicher, automatischer Ausgleich und Korrektur des Schiebeabstandes und anderer Operationen. Der Motor nimmt Frequenzumsetzer an, um den Bewegungsgetriebekasten des Taiwan-Provinz-Deltas zu steuern. Entsprechend der Frequenzumsetzungsanpassung des Abstandes, der Motordrehzahl ist, ist die seitliche Verschiebung des Messerkopfs schnell genau, stabil und. Der Kodierer arbeitet mit dem PLC-Schaltkasten zusammen, um den anspruchsvollen Schneider zu justieren, und die vier Schneider justieren den Abstand synchron, der groß die Schneideranpassungszeit spart und die Arbeits-Leistungsfähigkeit verbessert.

2. Vorpressen, Linie volles computergesteuertes kerbendes Teil der Sechsachse drückend und kerbend

1) gekerbte Struktur der Einzel-Welle Doppelmesser und interne Zahnstruktur wird für die Kastenhöhe angenommen, damit das Schmieröl nicht einfach ist, den Karton zu verunreinigen. Die kerbende Einheit wird mit Notausgerät ausgerüstet, um Sicherheit sicherzustellen und wird mit dem positiven und negativen Schritt für Schritt fortbewegen der ganzen Maschine ausgerüstet, die bequem und flexibel ist zu funktionieren.

2) Die Standardstärke des Fugens des Messers ist 7mm, und das Material des legierten Stahls reibt den Zahn, der Messer nach Wärmebehandlung, mit ausgezeichneter Härte und Härte fugt. Doppel-Blattzutatmesser hat Grat und hohe Präzision. Die Welle wird vom hochwertigen nahtlosen Stahlrohr 45# hergestellt, und die Oberfläche wird gerieben und galvanisiert, damit sie sich glatt bewegt. Großer Verschiebungsmechanismus des mittleren Schneiders, der Zutat und der Schneidvorrichtung, starke Produktionsanpassungsfähigkeit. Elastisches Doppelblattzutatmesser, glatte Zutat und Kosteneinsparung.

3) Nehmen Sie lineare Führungsschienetechnologie, die stabil und genau ist, an und stellt die Präzision des Kerbens von Phase sicher. automatische Anpassung der Zehn-Schraube, synchrone elektrische Anpassung der linken und rechten seitlichen Bewegung des Vorpressens des Rades, Linie, die Rad- und Nutenfräsersitz des Kerbens des Teils drücken, Regelgenauigkeit des Knopfes und Touch Screen.

3. Vorpressen des Rades und der Linie, die Rad drücken

1) Die oberen und untereren Wellen werden vom hochwertigen Stahl hergestellt, der mit dynamischer und statischer Balance gelöscht und gemildert und galvanisiert wird. Ausgerüstet mit vier Gruppen der neuen Linie Räder drückend, kann er effektiv verhindern, dass Pappe zerquetscht, und die Linie Drücken ist glatt und sauber. Gleichzeitig wird das kerbende Teil mit einem Satz des Vorpressens von Rädern ausgerüstet. Nach zwei vorpressend und drückenden Linien ist die Linie Form besser, zu knacken ist nicht einfach, und der Kasten ist regelmäßig.

2) Justieren Sie manuell die Abstandsskala des Drahtes, der Rad, mit dem Einstellbereich 2-12mm drückt. Der Gang nimmt Rückprall-freien Justagemechanismus an, der den Zahnradeingriff der Gänge nicht während der Anpassung beeinflußt und die Getriebegenauigkeit sicherstellt.

Phase 4.Slotted, die Mechanismus justiert

Planetengetriebemechanismus, Phase kerbend nimmt PLC und elektrische Art 360 Anpassung des digitalen Input an, die justiert werden können, wenn die Ausrüstung oder Halt läuft.

Ⅳ. Stempelschneidene Einheit

Der Außendurchmesser der Messerplattenrolle ist <>

Die Bolzenlöcher der Würfelschablone sind 10M, ist der axiale Abstand 100mm, ist der Radialumfang 18 gleiche Teile, ist die Höhe der Stanze 25.4mm, und die Stärke der hölzernen Schablone ist 16mm (für Dreischichtpappe) und 13mm (für Fünfschichtpappe).

1. Gummirolle (obere Rolle)

1) Der Durchmesser der Gummiauflagenrolle ist weniger als ¢536mm, und der Durchmesser der Gummiauflage ist 554mm. Schnell-Änderungsgummiauflage, Verschleißfestigkeit und lange Nutzungsdauer. Hochwertige Formstahl-Material-, Löschen und Mildern, dynamische und statische Balance, Oberflächenmahlung, erhöhen Betriebsstabilität.

2) Der Abstand zwischen dem Messer sterben Rolle und die Gummiauflagenrolle wird elektrisch justiert, und die Luftschleuse, die repariert wird, Mechanismus justierend, zuverlässig ist stabil und. Mechanisches Quer-50mm reisendes Gerät der Gummi- Rolle, Geschwindigkeitsunterschiedausgleichssystem, jedes Messer in den verschiedenen Positionen, gleichmäßige Abnutzung und Riss, die Nutzungsdauer von Gummiauflage Youli effektiv verlängernd.

2. Reibendes Reparatursystem

Elektrische reibende Gummiauflagen-, schnelle und leistungsfähigekorrektur. Verbessern Sie die Nutzungsdauer der Gummiauflage.

3. Justierkörper der Phase

Die stempelschneidene Phase wird durch elektrische digitale 360 justiert, und die Operation und der Halt der Ausrüstung können justiert werden.

4. Antriebszahnrad

1) schraubenartiges Ganggetriebe der Hoch-Präzision. Das Getriebe wird vom hochwertigen legierten Stahl 20GrMnTi hergestellt. Nachdem sie gelöscht haben und gemildert haben lässt das Hochfrequenzlöschen und Gang reibend, der Gang glatt, mit lärmarmem, Härte HRC58-62, langer Nutzungsdauer und wenig Abnutzung laufen, die der Druckregistergenauigkeit unverändert für eine lange Zeit garantieren können.

2) Die Welle und der Gang werden durch die Spannkeyless Verbindung der Verbindungsmuffe angeschlossen, damit es keinen Abstand bei der Anwendung mit drehmomentstarkem gibt, sind die Installation und die Wartung bequemer, ist die langfristige Getriebegenauigkeit hoch, und die Druckausrichtung wird garantiert.

3) Gangschmierung nimmt automatisches SpraySchmiersystem der Getriebeölpumpe an, um die Getriebegenauigkeits- und -nutzungsdauer sicherzustellen.

5. Bewegungsteil

1) Der Hauptmotor benutzt Frequenzumsetzer „Dongli“, um den Motor zu steuern, der glatt läuft und die Nachteile der niedrigen Erschütterung und der Geräusche hat. Der Frequenzumsetzungsprüfer ist „Taiwan-Provinz-Delta“ Frequenzumsetzer. Langsame bewertete Drehmomentertrag-, ultra-ruhige und stabileoperation.

2) Der Aufnahmefan und der Entstaubungsfan sind alle Zhongxin-Fans, ist der Phasenmotor Zhejiang AVW-Motor, und der Homogenisierungsmotor der Tinte ist Taiwan-Provinz Taibang-Motor, der die Eigenschaften der lärmarmen und stabilen Energie hat.

6. Tragen des Teils

Die Hauptlager der ganzen Maschine sind importierte „NSK-“ Lager, und der Rest von Lagern von weithin bekannten inländischen Herstellern (Wahalo) werden direkt als Mittel gekauft. Die Produktgenauigkeit ist P6 P5 P4, und das Erschütterungsniveau ist Gruppe Z1 oder oben.

7. Elektrische Komponenten

Jede Einheit nimmt unabhängiges elektronisches Steuergerät an, das sicher und zuverlässig ist. Relais, Anzeigelampen, Knöpfe und Kontaktgeber werden von ursprünglichem Elektrogerät Zhejiangs Zhengtai oder von Schneider-Elektrogerät gemacht. Das Magnetventil und der Zylinder sind pneumatische Komponenten von Yadeke, die flexibel dauerhaft sind, stabil und.

1. Nimmt das feuchtigkeitsfeste und stoßfeste Verpacken an, das für Langstreckenstraße passend ist.

2. Transport und verschiedene Arten von Wetterbedingungen. Ein ganzer Satz der Wartung und der Operation.

3. Handbücher ist eingeschlossen.
