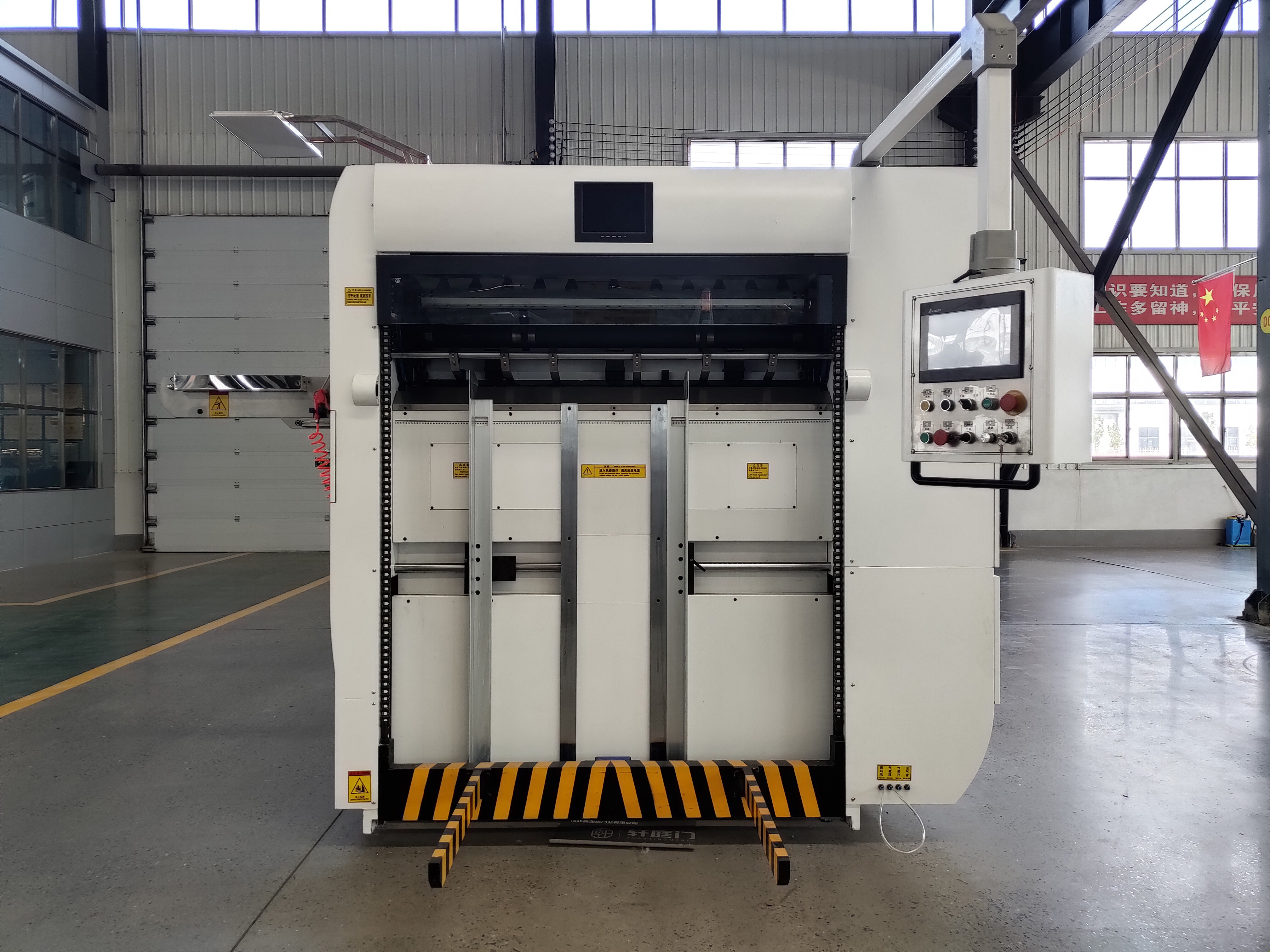

halb automatische stempelschneidene 220/380/415V und faltende Maschine BMY1500

Halb automatische stempelschneidene BMY1500 und faltende Maschine

Die halbautomatische stempelschneidene BMY-1500 und faltende Maschine ist die Hauptausrüstung für die Herstellung des Farbkasten-, Karton- und Papiereingetragenen warenzeichens.

Unsere Maschine, mit den offenen Zähnen des Greifers der hohen Intensität, Gesamtdem schwingenfrontführer, dem automatischen Druckführer, der Abstandstruktur der hohen Präzision, dem pneumatischen Sicherungsblech, der pneumatischen Kupplung, dem Überlastschutz und dem automatischen Papier sich auszurüsten, die sammeln, macht den Papierfütterungsabstand kürzer und bringt das Präzisionshoch in Position und stempelschneidet stabile, sammelnde PapierOrdnung, kann das Nichtgreiferstempelschneiden auch tun.

1. Papierfütterungsteil: Verschlüsseln Sie Papier, Papierfütterungsplattform, pneumatische Bank vor.

Verschlüsseln Sie Papier vor: Gleitender Winkel des Zylinders Aluminium-, einfach und schnell funktionieren. Der Betreiber muss das verarbeitete Papier in setzen vorverschlüsseln Papierlaufkatze und setzten die Laufkatze zurück zu Papierfütterungsplattform, um die folgende Funktion fortzusetzen, wenn das Papier die unterere Grenze festsetzt.

Papierfütterungsplattform: Automatischer steigender Schrittabstand kann entsprechend der Papiermenge eingestellt werden, ist die Operation einfach und schnell. Mit den Eigenschaften des kürzeren Fütterungsabstandes und der niedrigen Arbeitsintensität.

Pneumatische Bank: Der Betreiberstand auf der Arbeitsbühne, das pneumatisch, die Höhe der Maschine entsprechend der verschiedenen Höhe des Betreibers justierend, einfach zu benützen, Rettungszeit und Bemühung.

Positionierung des Teils: der vordere Führer, die Führungschiene.

Vorderer Führer: Die Gesamtschwingenfrontschwingführungschiene haben eine kleine Auswirkung auf die Papierkante, hohe Positionierungspräzision, mit vier Sätzen des Präzisionsfaserschalters (Marke Taiwans Riko) um Papier an Ort und Stelle zu überprüfen und der Papierverschwendung zu vermeiden.

Führungschiene: Sie können die Führungschiene, die auf verschiedenen Produkten, keinen Bedarf wählen, die Komponenten zu ersetzen basiert, einfach und schnell zu justieren.

Stempelschneidenes Teil: Greifer, stempelschneidener Blattrahmen, stempelschneidene Stahlplatte, Getriebestruktur, untere Plattform des Wirtes, die bewegliche Plattform und die obere Plattform, zeitweilige Struktur, pneumatische Kupplungsbremse.

Stempelschneidener Druck kann insgesamt regulierend und kann auch der vordere Greiferrand, der sich separat reguliert, ist manueller Reduzierer bequeme und Arbeitseinsparung.

Greifer: Die grippes werden von hochfestem des harten Aluminiumlegierungspräzisionscastings, mit guter Starrheit, helles Material, die kleine Trägheit, hochfest gemacht, können genau und glatt Umdruckpapier im Hochgeschwindigkeitsbetrieb. Vorderer Führer des einzigartigen Greifers, die stempelschneidene doppelte Positionierung und die laufende Kurve des Nockens, der lärmarmen, hohen Präzision und des letzten langlebigen Gutes, Greiferrand ist nur 6 Millimeter.

Stempelschneidener Blattrahmen: Die doppelte Verstärkung des stempelschneidenen Blattrahmens nimmt pneumatische Blockierungs- und Wälzlagerführungsschiene, hohe Sicherheit, einfache Operation an. Harte sich hin- und herbewegende Platte der Aluminiumlegierung, stempelschneidener Blattrahmen mit Aufhängerplatte, stellt eine Platte her, die genau in Position bringt und stark und kann Wiederverwendung sein, kann die stempelschneidene vorfallende und abgespaltene Platte effektiv verhindern.

Stempelschneidene Stahlplatte: Die Stahlplatte 70CR verarbeitet durch spezielle Wärmebehandlung, gute Flachheit, hohe Härte, lange Nutzungsdauer. Personifiziertes Luftpolster-Rauchausgabensystem stellt die Stahlplatte her herein und, die heraus drückt, einfach und arbeitssparend.
Getriebestruktur: Neuer Getriebeentwurf macht die stempelschneidene Hochgeschwindigkeitspräzision. Der Hauptantrieb nimmt Wurmgang und fachkundige entworfene Pleuelstangestruktur der Kurbelwelle, die Lagerbuchseverbindung verringert den Bewegungsraum, das Auswirken des Wurmgangs zu vermeiden an und Wurm, hoher stempelschneidener Druck, haben die Funktion des Hochdrucks. Die 4 Ecken der beweglichen Plattform wird mit Dekompressionspufferfrühling ausgerüstet und die Maschine verringert, die trägt, herstellt die Maschine, die stabileres laufen lässt.
Untere Plattform des Wirtes, bewegliche Plattform und die obere Plattform: Diese Schlüsselkomponenten machten vom hochfesten duktilen Eisenharzsandguss, von der hochfesten Stärke und von der guten Härte.
Zeitweilige Struktur: Unter Verwendung Nocken-Index-Bewegung Struktur der hohen Präzision paralleler dreifacher ist Nockenkurve spezieller entworfener, großer Querwinkel, nehmen den Greifer, der stabileres laufen lässt.
Pneumatische Kupplungsbremse: Steuerübertragendes Drehmoment durch die Justage des Luftdrucks, lärmarm, gut, Leistung bremsend. Automatisch weg von der Maschine wenn der Maschinenüberlastschutz, zum des Unfall-Vorkommnisses zu vermeiden.

4. sammelndes Papierteil: Papier automatisch und quantitativ sammeln.

Hinteres übereinstimmendes Papier, das übereinstimmende Seitenpapier, zum des automatischen Papierfütterungspflegers sicherzustellen, die Struktur des Papiers Maschine sammelnd ist einfache, schnelle Operation. Das hintere übereinstimmende Papier, das schneller durch elektrisches, dreimal als der manuelle Betrieb, die Operation justiert wird, ist einfach und bequem. Der Betreiber kann das zurück übereinstimmende Papier vor Maschine überwachen. Hinteres übereinstimmendes Papier rüstet sich mit doppeltem Entdeckungsschalter aus, um Papier im Auftrag zu überwachen. Es kann Proben auch nehmen wenn Maschinenbetrieb. Es alarmiert automatisch, wenn das Papiersammeln den Auftrag erreichen, um den Betreiber zu erinnern, die sammelnde Papierplattform zu ersetzen.
Quantitatives Papier: Kann den beliebigen Wert von 10 bis 9999 einstellen, es wird weg automatisch, wenn das Papier den Sollwert erreicht.

5. elektrisches Steuerteil: Motor, PLC und Mensch-Maschine Schnittstelle, elektronisches Kontrollsystem, alle Arten Sicherheitsschutzgerät.
Motor: Mit importiertem stepless Geschwindigkeitsregelungsmotor Fuji-Inverters macht die Hauptbewegungsrettungsenergie, lärmarm. Die Papierfütterung und Sammeln des Reduzierermotors, importierten elektromagnetischen bremsenden Verlangsamungsmotor Taiwans, mit hoher Sicherheitsleistung, langer Nutzungsdauer und niedrigem Laufgeräusch zu wählen.
PLC und Mensch-Maschine-Schnittstelle: Digitalanzeige die Maschinenarbeitsgeschwindigkeit und -status, der Hauptmotor wird durch Frequenzumsetzer gesteuert, stepless Geschwindigkeitskontrolle macht den Betrieb stabiler. Mensch-Maschine Schnittstelle-Anzeigesystem kann alle Arten Arbeitsbedingungen, fristgerechte und vorgeschlagene Lösungen der Fehlersuche anzeigen.
Elektrisches Kontrollsystem: Mikrocomputersteuerprozeß der Steuerung und der Realzeitentdeckung von Papierfütterung, Papierübertragen, stempelschneiden, Papiersammeln.
Alle Arten Sicherheitsschutzgerät: Hornwarnung, als Probleme geschahen und weg von der Maschine automatisch, zum der menschlichen Sicherheit sicherzustellen.

6. Schmiersystem: Druckumlaufschmierung und TIMING-Schmiersystem.

Druckumlaufschmierung: Öldruck- und Strömungsgeschwindigkeitsanpassung ist bequem, überprüft ob die Hauptantriebsölversorgung normalerweise und wird nicht weg von der Maschine beim Laufen.
Regelungsschmiersystem: Angeschlossen an den programmierbaren Prüfer des Wirtes, macht die schmierende Funktionssteuerung automatisch. Die übertragende Kette, die durch Ölbürste geschmiert wird und hat das Ölschild, zum der Maschinenreinigung, cal zu halten tun auch das Öl, das sich quantitativ schmiert und TIMING, vermeidet Maschinenschaden wegen des Fütterungsc$ermangelns des Handbuches. Das Regelungsschmierende System nicht nur das Maschinengeräusch verringern, aber die Maschine auch sicherstellen, die stetig läuft.

1. Nimmt das feuchtigkeitsfeste und stoßfeste Verpacken an, das für Langstreckenstraße passend ist.

2. Transport und verschiedene Arten von Wetterbedingungen. Ein ganzer Satz der Wartung und der Operation.

3. Handbücher ist eingeschlossen.
