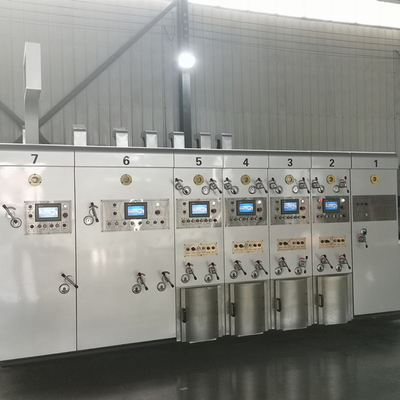

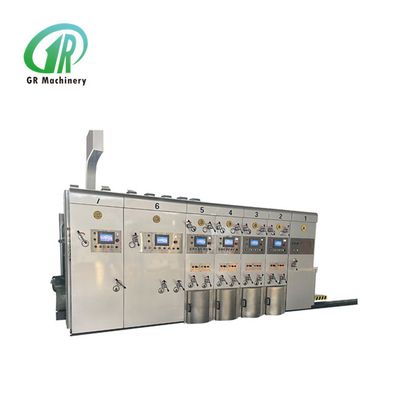

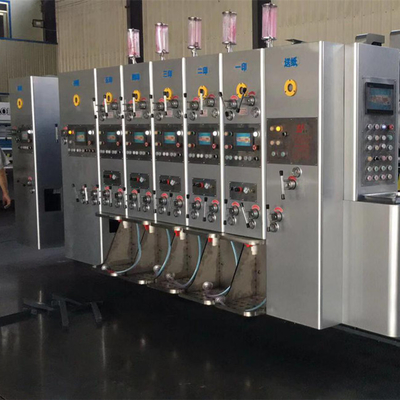

Automatisierte 4 Farbgewölbte Karton Flexo-Druckmaschine, die das Stempelschneiden kerbt

Automatische 4-Farben-Flexodruckmaschine aus Wellpappe mit Schlitzstanze

Produktbeschreibung:

Feeder-Teil:

1. Vorderkantenzuführung:
1) Vorderkanten-Zuführsystem mit vier Reihenrädern, einfache Bedienung, hohe Präzision.
2) Die Vorderkantenräder übernehmen die Marke Maxdura aus Taiwan und sind langlebig und verschleißfest.
3) 7,5-kW-Lüfter, zusätzliche Papierzuführung durch Luftansaugung, je nach Biegegrad der Platine, einstellbare Luftmenge, um eine reibungslose Papierzuführung zu gewährleisten. Variable Frequenz regelt die Luftmenge.
4) Die Positionen der linken und rechten Leitbleche werden elektrisch über die Schraubstange reguliert, die bequem und schnell eingestellt werden kann. Die Position des oberen und unteren Abstands der vorderen Schallwand wird manuell separat eingestellt.
5) Wählen Sie bei der Skip-Zuführungsfunktion die Funktion „Skip-Zuführung“ entsprechend den Anforderungen aus, um die Verarbeitung von großformatigen Platten sicherzustellen. Beim Anheben und Absenken des Papiers wird ein Zylinder verwendet, um die Bewegung schnell voranzutreiben und Kraft zu sparen.
6) Die Host-Maschine übernimmt die Frequenzumwandlungssteuerung beim Maschinenstart, läuft reibungslos und kann 30 % Energie sparen.
7) Ausgestattet mit einem Verriegelungssteuerschalter, der mit der Stanzeinheit verbunden ist, um ein dringendes Stoppen, Stoppen der Zuführung oder Wiederaufnahme der Zuführung, Vorwärts- und Rückwärtslauf, Phasenlauf jeder Einheit und einen humaneren Betrieb zu ermöglichen.
8) Der hintere Papierrahmen kann die Positionsbewegung elektrisch steuern und die Einstellung beschleunigen.
9) Staubentfernungsgerät: Ausgestattet mit einer hochwertigen Bürste und einem 4-kW-Staubentfernungsventilator kann es Verunreinigungen auf der Druckoberfläche von Karton in großen Mengen entfernen und die Druckqualität verbessern.
10) Manuelle Einstellung der hinteren Schallwandposition.
11) Papiereinzugszähler, Produktionsmenge einstellen und anzeigen.

2 . Einheitentrennung und -kombination.
1) Trennung der elektrischen Steuereinheit und Kombination mit einer Alarmglocke. Der Alarm ertönt während der Fahrt kontinuierlich, um die Sicherheit der Bediener zu gewährleisten.
2) Die Getriebewelle ist mit einer Sicherheitskupplung ausgestattet, um Schäden an der Maschine durch Fehlbedienung zu vermeiden (wenn die Maschine nicht verriegelt ist, kann die Host-Maschine den Betrieb nicht starten).
3) Pneumatische Verriegelungsvorrichtung.
4) Host-Motorstartschutzgerät.
3. Papiereinzugsrolle
1) Der Außendurchmesser beträgt 155 mm.
2)Nahtloses Stahlrohr, beschichtet mit verschleißfestem Gummi und ausgewogener Korrektur.
3) Der Durchmesser der unteren Einzugsprägewalze beträgt 155 mm und ist verchromt.
4) Der Abstand der Papiereinzugswalzen wird manuell durch ein zweipoliges selbstsicherndes Schneckengetriebe eingestellt, und der Abstand wird durch ein Exzentergetriebe eingestellt, das mit einer Skala gekennzeichnet ist.
4. Automatisches Zurücksetzen auf Null
1) Die Vorschubeinheit und die Druckeinheit werden automatisch auf Null zurückgesetzt.
2) Im Allgemeinen ist der Karton mit einer automatischen Nullstellvorrichtung ausgestattet, die durch zwei Testdruckkartonstücke auf die richtige Position eingestellt werden kann, um den Kartonabfall zu reduzieren.


Druckwerk

1. Druckwalze
1) Der Außendurchmesser beträgt 410 mm.
2) Stahlplattenmaterial, Oberflächenschliff, Hartverchromung.
3) Balance-Korrektur, reibungsloser Betrieb.
4) Feste Rolle mit Ratschenrad, die die Druckplatte installiert.
5) Es gilt die Nut der gesamten Formatplatte, geeignet für die 9-mm-Hängeversion.
6) Laden und entladen Sie die Druckplatte, führen Sie mit dem elektrischen Fußschalter positive und negative Drehungen durch.
7) Manuelle Querverstellung der Druckwalze im Bereich von 2 bis 5 mm.
2. Druckwalze
1) Der Außendurchmesser beträgt 175 mm.
2) Oberflächenschleifen von Stahlrohren, Hartverchromung.
3) Balance-Korrektur, reibungsloser Betrieb.
4) Der Spalt der Druckwalze wird manuell durch ein zweipoliges selbsthemmendes Schneckengetriebe eingestellt, und der Spalt wird durch ein Exzentergetriebe eingestellt, das mit einer Skala gekennzeichnet ist.
3. Stahlrasterwalze (hergestellt von der Firma Haili aus der Provinz Jiangsu)
1) Der Außendurchmesser beträgt 215 mm.
2) Die Stahlrohroberfläche verfügt über ein fortschrittliches Verchromungsverfahren, das hart, glatt und verschleißfest ist.
3) Der Punkt ist gleichmäßig und die Tinte ist gleichmäßig.
4) Verlängern Sie die Lebensdauer von Druckplatte und Gummiwalze.
5) Zur manuellen Einstellung des Rasterwalzenspiels wird eine zweipolige selbsthemmende Spirale verwendet, und zur Einstellung des Spiels wird eine exzentrische Stahlhülse verwendet, und die Skala ist markiert.
4. Gummiwalze
1) Der Außendurchmesser beträgt 205 mm. (hergestellt von Jizhou Chunfeng.)
2) Die Oberfläche des Stahlrohrs ist mit verschleißfestem Gummi bedeckt.
3) Spezielles Schleifen der Gummiwalze, gute Farbübertragungswirkung.
4) Zur manuellen Einstellung des Abstands zwischen Anilox und Gummiwalze wird ein zweipoliger, selbsthemmender Schneckengetriebekörper verwendet. Zur Einstellung des Abstands wird ein Exzentergetriebe verwendet, und die Skala ist markiert.
5. Obere und untere Papierführungsrolle
1) Obere Walze: Außendurchmesser 86 mm, nahtloses Rohr, mit vier Papierrädern.
2) Untere Walze: Außendurchmesser 155 mm, nahtloses Stahlrohr, Oberflächenschliff, Hartverchromung.
3) Der Abstand der Papiereinzugswalzen wird manuell durch ein zweipoliges selbsthemmendes Schneckengetriebe eingestellt, und der Abstand wird durch ein Exzentergetriebe eingestellt, das mit einer Skala gekennzeichnet ist.
6. Phaseneinstellgerät
1) Planetengetriebestruktur.
2) Die Druckphase übernimmt die elektrische digitale 360-Grad-Einstellung des LCD-Mikrocomputers. (einstellbar für Betrieb und Stopp).
3) Manuelle seitliche Position, +/-5 mm einstellbarer Abstand.
4) Die Druckplattenwalze verwendet einen LCD-Mikrocomputer zur Einstellung der Phase, der auf Null zurückgesetzt und die Platte schnell und mit hoher Präzision eingestellt werden kann.
7. Tintenrecyclingsystem
1) Pneumatische Membranpumpe, stabile Tintenversorgung, einfache Bedienung und Wartung.
2) Tintenfiltersieb, Filterunreinheiten.
8. Gerät zur Fixierung der Druckphase
1) Pneumatischer Bremsmechanismus.
2) Wenn die Einheiten getrennt werden oder gerade eine Phaseneinstellung durchgeführt wird, schränkt der Bremsmechanismus die Drehung der Maschine ein und behält den festen Punkt der ursprünglichen Gangposition bei.


Schlitzeinheit (vollständige Computeranpassung)

1. Computer-Touchscreen wird übernommen
Über SPS und Drehgeber kann eine automatische Erkennung und Anpassung erfolgen. Lageraufträge können abgerufen werden.
2. Vollständige Computeranpassung
Zusätzlich zur Verwendung des Computer-Touchscreens können Sie die axiale Richtung und die Kastenhöhe jedes Fräsersitzes über eine SPS und einen Drehgeber einstellen. Mit elektrischen Steuerknöpfen können auch die axiale Richtung jedes Fräsersitzes und die Höhe des Kastens eingestellt werden.
3. Schlitzphaseneinstellung
1) Die Schlitzphaseneinstellung übernimmt die SPS-Touchscreen-Frequenzumwandlungssteuerung und die elektrische digitale 360°-Einstellung (Bewegung und Stopp können alle eingestellt werden).
2) Vorrichtung zum Einstellen des Phasennullpunkts, um eine konsistente Schlitzposition sicherzustellen.
4. Vorrillbereich
1) Wellendurchmesser vor dem Falten 110 mm, hochwertiges nahtloses Stahlrohr verwenden. Oberflächenschleifen, dynamische Balancekorrektur, Hartverchromung, gleichmäßige Rotation.
2) Das Vorfaltrad nutzt fortschrittliche Technologie, um das große Vorfaltrad zu verbessern, sodass der Karton beim Falten der Linie nicht beschädigt wird.
5. Rillradabschnitt
1) Der Durchmesser der Rillwalze beträgt 124 mm und es werden hochwertige nahtlose Stahlrohre verwendet. Oberflächenschleifen, dynamische Balancekorrektur, Hartverchromung, gleichmäßige Rotation.
2) Das Rillrad nutzt fortschrittliche Technologie. Das obere Rad besteht aus hochhartem Harzkleber und hat Rillen in der Mitte. Beim synchronen Vorbeifahren des Boards mit dem Unterrad läuft die Boardlinie nicht aus der Schräge weg.
3) Die axiale Position des Rillrades, des Vorrillrades und der Schlitzschneidscheibe wird automatisch synchron durch die Präzisionskugelumlaufspindel eingestellt.
4) Die untere Rolleneinstellung des Rillrads, der Vorrillwalze und der Schlitzklinge sowie die einstellbare Exzentrizitätshülsenstruktur werden übernommen, um die Struktur kompakt, einfach einzustellen und genau zu positionieren.
5) Die Einstellung des unteren Rollenspiels des Rillrades, der Vorrillwalze und des Schlitzmessers wird manuell über den zweipoligen selbsthemmenden Schneckenradkörper eingestellt, und das Spiel wird über ein Exzentergetriebe eingestellt und mit einer Skala markiert.
6. Vorrill-, Schlitz- und Schlitzklingensitz
1) Der obere Walzendurchmesser des Schlitzens beträgt 156 mm, nahtloses Stahlrohr, zweimal geschliffen, die Oberfläche hartverchromt, reibungslose Bewegung.
2) Der untere Rollendurchmesser des Schlitzens beträgt 156 mm, nahtloses Stahlrohr, die beiden Schleifvorgänge, die Oberfläche ist hartverchromt und bewegt sich reibungslos.
3) Präzisionsbearbeitung der oberen Schlitzmesserscheibe.
4) Elektrische Einstellung der synchronen axialen Position der oberen und unteren Schlitzmesserscheiben, des Rillrads, der Schlitzmesserscheibe und des Vorrillrads.
5) Einzelwellen-Doppelklingen-Schlitzung, die Kastenhöhenverstellung übernimmt die elektrische Steuerstruktur mit Innenzahn, so dass das Schmieröl den Karton nicht leicht verunreinigen kann. Und die Kastenhöhenverstellung verfügt über eine elektronische Kollisionsschutzvorrichtung, die die Maschine nicht beschädigt.
6) Der Quermechanismus der Führungsplatte übernimmt das Kombinationsdesign aus Präzisionskugelumlaufspindel und linearer optischer Achse mit flexibler Bewegung und genauer Positionierung.
7. Slot-Phasen-Einstellmechanismus
1) Planetengetriebestruktur.
2) Die Schlitzphase wird computergesteuert und elektrisch digital um 360 ° eingestellt (Bewegung und Stopp können alle eingestellt werden).
8. Bedien- und Kontrollschalter
Das Bedienfeld ist mit einem 6-Zoll-Touchscreen ausgestattet, der eine einfache Einstellung der Schlitzgröße ermöglicht.
