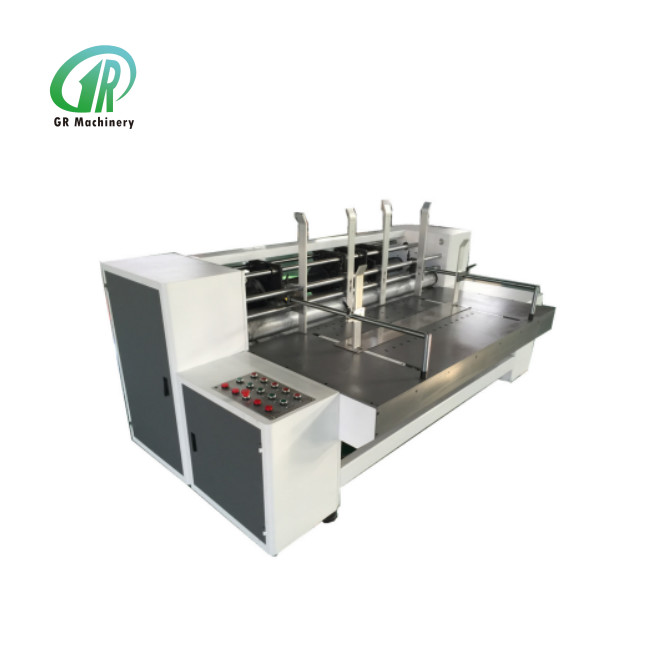

Modell 2000 Automatische Kartonbox Schlittenformmaschine hohe Präzision

Automatische Kartonschlitzmaschine

ICH.Einführung

Die Maschine verfügt über ein Vakuumadsorptions-Zusatzsystem für die Kartonzuführung (Luftmenge ist einstellbar) mit einer Funktion, mit der das Schlitzen, Winkelschneiden, Schlitzen, Falten usw. von Wellpappe in einem Arbeitsgang abgeschlossen werden kann. Die Schlitztiefe dieser Maschine beträgt mitelektrische Verstellungund mit der Skalenanzeige ausgestattet. Die Einstellung der Schlitzphase erfolgt an die Struktur des Planetengetriebes und übernimmt dieelektrischComputerGeben Sie 360 ​​Grad einEinstellungDie obere und untere Schlitzmesserscheibe sowie die Rillräder können sich synchron nach links oder rechts bewegen (Hinweis: Ein Spezialwerkzeug zum Einstellen der Bewegung). Es ist einfach zu bedienen und zu warten, kompakt und im Hinblick auf die kleine Karton-Schlitzformausrüstung ein Profi.

II. Hauptstruktur- und Funktionsmerkmale

1. Die Papiervorschubwalze übernimmt die gemusterte Walze, der Vorschubwalzendruck übernimmt die Einstellung des Exzenterrads mit linken und rechten Exzenterrädern und kann den Druck synchron einstellen.

2. Die Back-Kick-Zuführabteilung verwendet beidseitige und hintere Leitbleche, um die Pappe zu befestigen, um Schlitzfehler zu vermeiden, die dazu führen, dass die obere Pappe beim Schieben der Pappe verlegt wird. Sie kann an jede Art von Pappe mit unterschiedlicher Qualität angepasst werden und sorgt für einen stabilen und präzisen Papierversand.

3. Schlitzmesserscheiben verwenden Vollstahlverarbeitung, Schlitzmesser verwenden sägezahnförmige, bogenförmige Halbkreismesser, um den Abfall zu schlitzen und zu entfernen, Pappe gelangt nach dem Schlitzen in die Schlitzwalze, Schlitzmesser schneiden beide Seiten der Pappe sauber. (Hinweis: Andruckrad und Schlitzmesser sind in derselben Walze installiert und können bequem eingestellt werden.)

4. Der Karton wird nach dem Schlitzen, Eckenschneiden, Falten und Schlitzen über sechs Übertragungswellen ausgesandt. Diese Maschinenleistung ist mit einem Frequenzgeschwindigkeitsregler (Geschwindigkeit ist frei einstellbar) ausgestattet, der einen JTE-Frequenzumrichter verwendet.

5. Diese Maschine verfügt über eine Phasenverstellung mit elektrischem Planetengetriebe, um die Kartongröße anzupassen, und kann ohne Anhalten angepasst werden.

III. Maschinenstruktur

1 – seitliches Zuführleitblech 2 – hinteres Zuführleitblech 3 – vorderes Zuführleitblech

(Bild A)

4 --- Schlitzmesserscheibe 5 --- Eckenschneidescheibe 6 --- Papierpressvorrichtung

7 --- vorderes Tastenfeld 8 --- hinteres Tastenfeld

(BildB)

IV.Maschinenbedienung

1. Wählen Sie die Wellpappe aus, die Sie verarbeiten möchten, und stellen Sie das seitliche Einzugsleitblech ein (1 in Bild A). Einstellungsmethode: Lösen Sie die Schrauben im Kreis im Bild unten, bewegen Sie die beiden seitlichen Einzugsleitbleche (1 in Bild A) nach rechts oder links, stellen Sie den Abstand zwischen den beiden seitlichen Leitblechen entsprechend der Länge des Kartons ein, ziehen Sie nach Abschluss der Einstellung die Schraube fest und befestigen Sie die Leitbleche.

2. Passen Sie das Rückführungsleitblech (2 in Bild A) an. Einstellungsmethode: Lösen Sie die Schrauben im Kreis des Bildes unten, bewegen Sie die beiden Rückführungsleitbleche (2 in Bild A) nach vorne oder hinten, passen Sie die geeigneten Positionen entsprechend der Breite des Kartons an, ziehen Sie nach Abschluss der Einstellung die Schraube fest und befestigen Sie die Leitbleche.

3. Passen Sie den Einzugsabstand entsprechend der Dicke des Kartons an: Lösen Sie die Schrauben im Kreis im Bild unten, bewegen Sie die vorderen Einzugsleitbleche (3 in Bild A) nach oben und unten und stellen Sie sicher, dass der Abstand zwischen der Unterseite des Leitblechs und dem Einzugstisch das 1,5-fache der Stärke des Kartons beträgt. (Bei der Zufuhr von Pappe kann das untere Papier durchgelassen und das vorletzte angehalten werden.)

4. Passen Sie den Abstand der Vorschubwalzen, Rillräder und Schlitzmesserscheiben entsprechend der Dicke der Pappe an, um die Pappe gleichmäßig zuzuführen, zu rillen und zu schlitzen. Einstellmethode: Öffnen Sie die Sicherheitstür auf der linken Seite der Maschine. Es gibt drei Turbinenschneckeneinsteller. Der oberste dient zum Einstellen des Abstands zwischen den Vorschubwalzen, der mittlere zum Einstellen des Abstands zwischen den Rillrädern und der unterste zum Einstellen des Abstands zwischen den Schlitzmesserscheiben.

5. Schließen Sie das Stromkabel an, damit die Maschine mit Strom aufgeladen wird.

6. Starten Sie die Maschine über das vordere Tastenfeld (7 in Bild B), wie in der Abbildung unten. In Bild 1 ist die Maschine ausgeschaltet (in dieser Zeit wird die Taste „Dringender Stopp“ gedrückt), lösen Sie die Taste „Dringender Stopp“, dann leuchtet die „Stromanzeige“ und drücken Sie die Taste „Hauptrechner ein“, um die Maschine zu starten. Die „Hauptrechner-Anzeige“ leuchtet, wie in Bild 2.

(Bild 1)

(Bild 2)

Fvorderes Knopffeld

1. Legen Sie den Karton auf den eingestellten Zufuhrtisch und stellen Sie die drei Schlitzmesserscheiben und eine Eckenschneidmesserscheibe entsprechend der richtigen Schlitz- und Eckenschneidposition des Kartons ein. Die Einstellungsmethode ist wie folgt: Betätigen Sie im hinteren Tastenfeld (8 in Bild B) die beiden Tasten „Positiv-Jog“ und „Negativ-Jog“ im Kreis von Bild 3, drehen Sie die Messerscheibe und bohren Sie das Schraubenloch nach außen, wie in Bild 4 gezeigt, lösen Sie die Schrauben mit einem Schraubenschlüssel, drehen Sie dann wie in Bild 5 den Schraubenschlüssel und bewegen Sie die Messerscheibe nach rechts oder links in die geeignete Schlitz- oder Eckenschneideposition, während Sie die obere und untere Messerscheibe und das entsprechende Rillrad bewegen wird sich synchron bewegen. Die Einstellung der anderen drei Messerscheiben ist gleich.

(Bild 3)

(Bild 4)

(Bild 5)

2. Einstellung der Kastenhöhe: entsprechend der zu produzierenden Kastenhöhe im hinteren Tastenfeld (8 in Bild B) mithilfe der beiden Tasten „Kastenhöhe +“ und „Kastenhöhe –“ (der Kreisteil im Bild unten) den Abstand zwischen Messer und Messer in der Messerscheibe einstellen, was auch die Kastenhöhe bedeutet. In jeder Messerscheibe befindet sich eine abgestufte Skala, die eine einfache und genaue Einstellung ermöglicht.

3. Drücken Sie im vorderen Tastenfeld (7 in Bild B), wie in Bild 6 unten, die Taste „Zuggebläse ein“, die „Zuggebläse-Anzeige“ leuchtet auf, um das Gebläse zu starten, drehen Sie den Knopf „Geschwindigkeit des Hauptgeräts“ und erhöhen Sie die Geschwindigkeit von Null aus. Versuchen Sie, ein Stück Pappe entsprechend der tatsächlichen Schlitz- und Eckenschneideposition zuzuführen, um die Phase anzupassen. Die Phaseneinstellung erfolgt über das hintere Tastenfeld (8 in Bild B) mithilfe der beiden in Bild 8 eingekreisten Tasten „Kartonphase +“ und „Kartonphase –“.

(Bild 6)

(Bild 7)

(Bild 8)

4. Nachdem Sie die Einstellung abgeschlossen haben, können Sie jede Papierpressvorrichtung (6 in Bild B) zwischen zwei Messerscheiben bewegen, wie im Bild unten, und dann mit der Massenproduktion von Kartons beginnen.

Das optionale Einstellteil beim Zuführen des Kartons mit großer Länge oder großer Breite:

1. Wenn die Länge des Kartons groß ist, können Sie das vordere Einzugsleitblech (3 in Bild A) nach rechts oder links bewegen. Einstellungsmethode: Lösen Sie die Schrauben im Kreis im Bild unten, verschieben Sie die beiden vorderen Einzugsleitbleche (3 in Bild A), stellen Sie die vorderen Einzugsleitbleche entsprechend der Länge des Kartons auf die geeigneten Positionen ein, ziehen Sie nach Abschluss der Einstellung die Schraube fest und befestigen Sie die Leitbleche.

2. Wenn die Breite des Kartons groß ist, muss der Saugbereich des Zuführtisches angepasst werden: Legen Sie zuerst ein Stück Pappe auf den Zuführtisch und versetzen Sie die Maschine in einen niedrigen Geschwindigkeitszustand. Überprüfen Sie den Gehbereich der Schubplatte (der rechteckige Teil im Bild unten). Stellen Sie sicher, dass die Schubplatte die Pappe nicht berührt, wenn die Schubplatte die äußerste Kante der Maschine bewegt. Dann kann sie die Pappe schieben und vorwärts bewegen. Wenn die Position der Druckplatte angepasst werden muss, lösen Sie die im Bild unten eingekreisten Schrauben, suchen Sie ein passendes Schraubenloch in einer seitlicheren Position und befestigen Sie die Druckplatte.

V. Verschleißarme Teile und Austauschmethode

1. Austausch von Schlitzmesser und Eckenmesser:

Wie im Bild unten gezeigt, lösen Sie die Schraube des Teils, das ersetzt werden muss, dann können Sie das Messer abnehmen, das neue Messer installieren und die Schraube befestigen. Wenn sich die Schraube innen befindet, können Sie die „positive Bewegung“ oder „negative Bewegung“ im hinteren Tastenfeld (8 in Bild B) betätigen, indem Sie die Schraube nach außen drehen und so bequem abnehmen.

2. Ersetzen Sie den Abfallsammlerstreifen (siehe Abbildung unten). Lösen Sie die Schraube im Loch mit dem Schraubenschlüssel und ziehen Sie dann den Stahlstreifen heraus.

VI. Maschinenwartung

1. Überprüfen Sie regelmäßig die Lager der Maschine und reinigen Sie sie alle sechs Monate bis ein Jahr. Bei den anderen Verbindungsteilen muss halbjährlich Motoröl nachgefüllt werden.

2. Überprüfen Sie vor dem Starten der Maschine, ob sich darin Verunreinigungen befinden, ob einige Teile abgenutzt oder beschädigt sind. Nach der Überprüfung und ohne Auffälligkeiten, starten Sie dann die Maschine. Die Maschine sollte lange Zeit sauber und ordentlich bleiben.

VII. Maschinengarantie und Kundendienst

1. Diese Maschine hat ein Jahr Garantie auf die gesamte Struktur, ausgenommen Messer, Gummiwalze usw., die leicht zu tragen sind. Innerhalb der Garantiezeit stellen wir die ausgetauschten Teile kostenlos zur Verfügung, mit Ausnahme der leicht verschleißenden Teile und der Schäden, die durch falsche Bedienung verursacht werden. Wenn ein Problem mit elektrischen Elementen, Zahnrädern, Lagern usw. Strukturteilen vorliegt.

2. Wenn nach Ablauf der Garantiezeit Teile beschädigt oder kaputt sind, werden wir für die Bereitstellung des ersetzten Teils bezahlt.

3. Für alle Betriebs-, Wartungs- usw. Probleme in der Produktion stellt unser Unternehmen unseren Kunden kostenlos die technische Lösung und Hilfe zur Verfügung.
