BMY-1500 Halb-Automatische Druckmaschine zur Verarbeitung von Farbboxen

BMY-1500 Halbautom Sterben.Schneidenund KreuzungMaschine

I. Einführung in die Maschine:

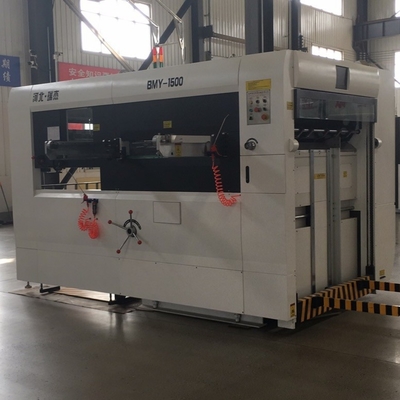

Die BMY-1500 Semi-Automatic Die Cutting and Creasing Machine ist die wichtigste Ausrüstung für die Herstellung von Farbboxen, Kartons und Papiermarken.

Unsere Maschine ausgestattet mit der hohen Intensität Greifer offenen Zähnen, Gesamt Schwung Front Führung, automatische Schub Führung, hohe Präzision Intervallstruktur, pneumatische Sperrplatte, pneumatische Kupplung,Überlastschutz und automatische Papieransammlung, macht die Papierzufuhrdistanz kürzer, Positionierungsgenauigkeit hoch, das Schneiden stabil, Papier sammeln Ordnungsmäßigkeit, kann auch nicht-Gripper-Schleifen.

Ich...Ich.... Komponenten und Merkmale:

1.Papierzuführungsstück: Vorcodepapier, Papierzuführplattform, pneumatische Bank.

Vorbereitung-Codepapier:Der Bediener muss das verarbeitete Papier in den vorgefertigten Papierkorb stecken.und setzen Sie den Wagen zurück auf die Papier-Fütterungsplattform, um die nächste Arbeit fortzusetzen, wenn das Papier setzt die untere Grenze.

Papierzuführplattform:Der automatische Steigungsweg kann entsprechend der Papiermenge eingestellt werden, die Bedienung ist einfach und schnell.

Pneumatische Bank:Der Bediener steht auf der Arbeitsplattform, pneumatische Anpassung der Maschinenhöhe entsprechend der verschiedenen Höhe des Bediener, einfach zu bedienen, Zeit und Mühe sparen.

2- Positionieren.Teil: dieRont Leitfaden, die SeiteLeitfaden.

Vorderer Führer:Die gesamte Schwing Front schwingende Seitenführer haben einen geringen Einfluss auf die Papierkante, hohe Positionierungspräzision,mit vier Sätzen von Präzisionsfaserschalter (Taiwan Riko Marke) um Papier an Ort und Stelle zu überprüfen und Papierverschwendung zu vermeiden.

Seitenführer:Sie können die Seitenanleitung auf der Grundlage verschiedener Produkte auswählen, es ist nicht notwendig, Komponenten auszutauschen, einfach und schnell anzupassen.

• Druckmaschinen zum SchneidenTeil: Greifers, DruckmaschinenBlattRahmen, DruckschneidstahlPlatte, Übertragungsstruktur, HostbodenPlattform, die bewegliche Plattform und dieobenPlattform, intermittierende Struktur, pneumatische Kupplungsbremse.

Der Druck kann insgesamt reguliert werden und kann auch die Vordergreiferkante separat regulieren, manueller Reduktor ist bequem und arbeitssparend.

Greifer:Die Griffe bestehen aus hochfester Präzisionsguss aus harter Aluminiumlegierung, mit guter Steifigkeit, leichtem Material, geringer Trägheit, hoher Festigkeit,kann Papier bei hoher Geschwindigkeit genau und reibungslos übertragen. Einzigartige Griffvorführung, Druckschnitt doppelte Positionierung und Laufkurve der Kamme, geringer Lärm, hohe Präzision und langlebige, Griffkante ist nur 6 mm.

mit einer Breite von nicht mehr als 20 mmDie doppelte Verstärkung des Druckschneideblattrahmens setzt pneumatische Sperr- und Walzlagerleitbahn, hohe Sicherheit, einfache Bedienung voraus.mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm, macht eine Platte genau und fest positioniert, und kann wiederverwendet werden, kann effektiv verhindern, dass die Druckschneidplatte prolapsiert und abreißt.

Stahlplatten für das Druckschneiden:Die 70CR-Stahlplatte, die durch eine spezielle Wärmebehandlung verarbeitet wurde, ist gut flach, hart und hat eine lange Lebensdauer.leicht und arbeitssparend.
Übertragungsstruktur:Das neue Getriebe-Design ermöglicht das Hochgeschwindigkeits-Genauigkeits-Druckschneiden.Die Verbindung mit dem Lagerbusch verringert den Bewegungsraum., verhindern den Aufprall von Wurmgeräten und Wurm, hoher Druck, haben die Funktion des Hochdrucks.Die 4 Ecken der beweglichen Plattform ist mit Dekompression Puffer Feder ausgestattet und reduzieren Maschine tragen, macht die Maschine stabiler.
Unterplatform, bewegliche Plattform und obere Plattform:Diese Schlüsselkomponenten bestehen aus hochfesten, duktilen Eisenharz-Sandguss, hoher Zugfestigkeit und guter Zähigkeit.
Intermittierende Struktur:Mit einer hochpräzisen parallelen dreigliedrigen Cammenstichstruktur ist die Cammenkurve speziell konzipiert, großer Querschnittwinkel, der Greifer läuft stabiler.
Pneumatische Kupplungsbremse:Steuerung der Übertragung des Drehmoments durch Einstellung des Luftdrucks, geringen Geräuschpegels, guter Bremsleistung.

4. Papiersammler:Sie sammeln Papier automatisch und quantitativ.

Papier für die Abgrenzung der Rückseite, Papier für die Abgrenzung der SeitenUm die automatische Zufuhr von Papier zu gewährleisten, ist die Struktur der Papiersammlermaschine einfach und schnell zu bedienen.dreimal schneller als der manuelle Betrieb, ist die Bedienung einfach und bequem.Der Bediener kann das Rücken ausrichten Papier vor der Maschine überwachen.Es kann auch Proben entnehmen, wenn die Maschine läuft.Es wird automatisch alarmieren, wenn die Papiersammlung die Anweisung erreicht, den Bediener daran zu erinnern, die Papiersammlungsplattform zu ersetzen.

Quantitatives Papier:Kann den beliebigen Wert von 10 auf 9999 setzen, wird es automatisch aus, wenn das Papier den eingestellten Wert erreicht.

5. Eelektrische SteuerungTeil:MAutoren, PLC und Mensch-Maschine-Schnittstelle, elektronisches Steuerungssystem, alle Arten von Sicherheitsschutzeinrichtungen.

Motor:Mit importiertem Fuji-Inverter-Schrittlos-Geschwindigkeitssteuerungsmotor, macht der Hauptmotor Energieeinsparung, geringen Lärm.Die Papierzufuhr und Sammlung Reduktor Motor wählen importierte Taiwan elektromagnetische Bremsverzögerungsmotor, mit hoher Sicherheitsleistung, langer Lebensdauer und geringem Betriebslärm.
PLC und Mensch-Maschine-Schnittstelle:Digitale Anzeige der Arbeitsgeschwindigkeit und des Arbeitsstatus der Maschine, der Hauptmotor wird durch Frequenzwandler gesteuert, die schrittlose Geschwindigkeitssteuerung macht den Lauf stabiler.Das Display-System der Mensch-Maschine-Schnittstelle kann alle Arten von Arbeitsbedingungen anzeigen, Fehlerortung rechtzeitig und Lösungsvorschläge.
Elektrische Steuerung:Mikrocomputer-Steuerung Prozess der automatischen Steuerung und Echtzeit-Erkennung von zu Papierzufuhr, Papierübertragung, Druckschneiden, Papier sammeln.
Alle Arten von Sicherheitsschutzeinrichtungen:Alarm, wenn Probleme auftreten, und automatisch ausgeschaltet, um die Sicherheit der Menschen zu gewährleisten.

6Ich...Verbrennungssystem:Foder geschmierte Schmiersysteme undZeitplanSchmiersystem.

Zwangsschmiersystem:Öldruck und Durchflussrate Anpassung ist bequem, stellen Sie sicher, dass die Hauptantriebsölversorgung normal und wird nicht aus der Maschine beim Laufen.
Zeitgeschmiersystem:Die Übertragungskette wird mit einer Ölbürste geschmiert und verfügt über einen Ölschild, um die Maschine sauber zu halten.Es ist wichtig, dass dieDas Timing-Schmiersystem reduziert nicht nur das Geräusch der Maschine, sondern sorgt auch für einen stetigen Betrieb der Maschine.

III.Technische Parameter:

BMY-1500 Halbautomatische Druckschneidemaschine
