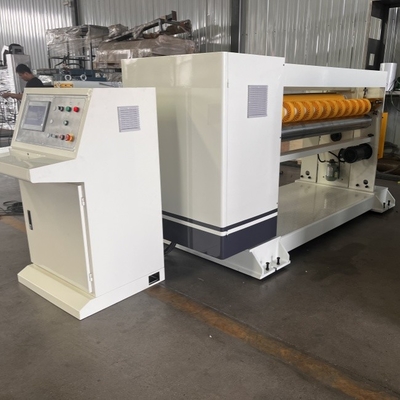

NC-100 NC-Fräser mit spiralförmigen Messern
Strukturmerkmal:
- Es kann Aufträge für 200 Einheiten speichern, die Schneidwerksspezifikationen schnell und präzise austauschen, Aufträge ohne Unterbrechung ändern und vernetzte Computer ermöglichen, das Produktionsmanagement zu erleichtern.
- Die Antriebsräder der Messerwelle bestehen aus präzisionsgeschmiedetem, induktionsgehärtetem Stahl, spielfreie Übertragung, fortschrittliche schlüssellose Verbindung, hohe Übertragungsgenauigkeit.
- Die Schneidemaschine verfügt über eine Spiralstruktur mit eingelegter vorderer Stahlklinge und ein gezahntes Messer. Schere, Schere, Scherkraft, lange Klingenlebensdauer
- Um die Vorschubwalzen herum werden die Sonnenradplatten verwendet, um eine reibungslose Zustellung und einen gleichmäßigen Druck zu gewährleisten, wodurch die Platte leicht zerdrückt wird oder es zu Verstopfungen kommt
- Bei diesem Modell handelt es sich um einen Bremsenergiespeicher (nicht dynamisches Bremsen), sodass der Energieverbrauch im Produktionsprozess, der durchschnittliche Stromverbrauch, 1/3 einer gewöhnlichen NC-Schneidemaschine beträgt und mehr als 70 % Energie eingespart wird, um das Ziel der Geldersparnis zu erreichen.
- Präzises, lückenloses Getriebe sorgt für präzisen Klingeneingriff und Laufbalance.
- Verwendung einer unabhängigen Ölpumpe und eines Filters mit zwei Kupferverteilungen in jeder Gangposition für Öl, Schmierung und Kühlung
- Messerwalze: hochwertiges geschmiedetes Stahlmaterial, ausgewogen, mit guter Stabilität.
Parameter des Rollendurchmessers:
- Kreuz auf dem Messerwellen-Mittelabstand:￠216mm
- Vor dem unteren Förderrollendurchmesser ￠156mm
- Nach dem unteren Förderrollendurchmesser: ￠156mm
- Durchmesser der Vorderseite der Druckwalze: ￠70 mm
- Durchmesser der Vorderseite der Druckwalze: ￠70 mm
Hinweis: Alle Schleifwalzen sind am (außer unter der Messerwelle) hartverchromt
Leistungsmotoren und elektrische Parameter:
- Hauptantriebsmotorleistung: 18,5 kW Voll-AC-Synchronservo
- Vor und nach der Einspeisung der Motorleistung: 3 kW (Frequenzsteuerung)
- Motorleistung der Schmierölpumpe: 0,25 kW
Hauptsächlich Zukaufteile, Rohstoffe und Herkunft:
| Name der Hauptteile |
Marken oder Herkunftsort |
Material und Typ |
| Vollständiger AC-Servomotor |
Shanghai Futian |
18,5 kW |
| Vorschubfrequenzmotor |
Hebei Hengshui Yongshun |
|
| Lager |
HRB, ZWZ, LYC |
Auf und ab der Messerrollenlager von Japan NSK |
| Gürtel |
Deutschland OPTIBELT |
|
| Ärmel hoch |
Xianyang chaoyue |
|
| Sicherheitsgurtlager |
Zhejiang Wuhuan |
|
| Schütze und Relais, Relais der Mitte |
Frankreich Schneider |
|
| Näherungsschalter |
Japan OMRON |
|
| Servosteuerungssystem für fliegende Schere |
Amerika Emeson |
|
| Bewegungssteuerungsplatine |
Deutschland MKS-CT150 |
|
| Drehgeber |
Wuxi Ruipu |
|
| Vorschubantrieb |
Taiwan-Delta |
|
| Mensch-Maschine-Schnittstelle |
Taiwan WEINVIEW oder MCGS |
|
| Sonnenrad |
China Shenzhen |
|
| Pneumatische Komponenten |
Zhejiang sonorCSM |
|
| Frequenzumrichter |
Simens |
|
Bild der Maschinendetails
Betrieb
操作
① Einschalten – 启动
② E-STOP – Stopp
③ Ausschalten—关机
④ Manuell/Automatisch – Automatik/Automatik
⑤ Geschwindigkeitsanpassung – 速度调节
Ändern Sie die Betriebssprache: Englisch oder 中文 (Chinesisch)
Schalten Sie die Hauptstromversorgung ein
Klicken Sie auf die Schaltfläche „Einschalten“.
Im Automatikmodus muss die Maschine an eine Doppelseitenschneidemaschine angeschlossen werden und die Maschine regelt automatisch die Laufgeschwindigkeit.
Im manuellen Modus wird die Arbeitsgeschwindigkeit manuell über das Potentiometer eingestellt. (Die Betriebsgeschwindigkeit sollte etwas höher sein als die Geschwindigkeit der Produktionslinie)
Klicken Sie auf die NC-Schneidsteuerung
Einstellen der „Verarbeitungslänge“ und der „Verarbeitungsmenge“.
Klicken Sie auf „NC-Schneiden starten“, beschleunigen Sie, die Maschine beginnt zu arbeiten.
Durch Festlegen der neuen „Verarbeitungslänge“ und „Verarbeitungsmenge“ wird die Reihenfolge geändert.
