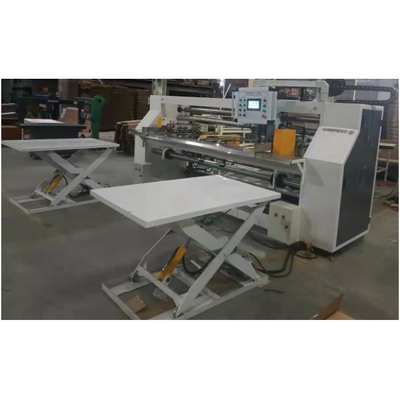

Modell 4600 Doppelstück-Servo-Glube-Faltmaschine für gewölbte Kartonschichten Typ 6

4600 Modell 6 Servo-Automatisches Klappkleber ((Doppelstück)

1 Die Wandplatte der Maschine besteht aus 45 # 14mm hochhärter Einwalzplatte,und der Rest des Werkstücks ist ebenfalls aus 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm hochhärter Einwalzstahlplatte, und wird durch eine CNC-Flächenschleifmaschine verarbeitet, um die Genauigkeit des Werkstücks zu gewährleisten.

2 Die Hauptmaschinenstruktur ist durch schwere 160x100 H-förmige Profile verbunden, die übrigen durch schwere 80x80 Aluminiumprofile verbunden, wodurch die Stabilität der Maschine gewährleistet wird.

3 Lagermodelle: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104,KR19;

Ein universelles Lager mit Basistyp: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Gürtelmodell:

Der Papierzuführband:L2180mm × W100mm × T8mm (mit Löchern), 8 Stück.

Förderband:L5000mm × W60mm × T5mm, 10 Stück.

5 Der Übertragungsmechanismus der Hauptmaschine verwendet eine Kettenübertragung, und die Zahnräder bestehen aus

5/8 Zoll: 20-Zähne Ø35 und Ø30, 17-Zähne Ø55 Zwischen, 14-Zähne Ø35 Zwischen, 30-Zähne Ø30.

1/2 Zoll: 20 Zähne Ø22 20 Zähne Ø38

3/8 Zoll: 21 Zähne Ø25, 32 Zähne Ø12, 14 Zähne Ø22

Die oben genannten Zwiebelräder sind alle aus 45#-Material und dann mit hoher Frequenz gelöscht, um ihre Lebensdauer zu verlängern.

6 Papierzuführungsbereich: Der Papierzuführungsgurt ist ein hochwertiger Gummiband mit hoher Reibungs- und Verschleißfestigkeit.Der hintere Teil wird durch eine Hilfswalze gestützt, um die Pappe für die Papierzufuhr zu heben, und ist mit zwei 3KW-Saugpumpen ausgestattet, um die Pappe zu saugen und die Papierzufuhr zu unterstützen. , ist der Papierzufuhrmotor aus zwei Servomotoren mit einer Leistung von 1 kW, wodurch die Stabilität der Papierzufuhr gewährleistet wird und die Länge der Papierzufuhr willkürlich eingestellt werden kann.

7Der Hauptmotor im mittleren Abschnitt wird von einem Zhejiang Mitsubishi 4 kW Reduktionsmotor angetrieben, der durch einen Frequenzwandler gesteuert wird.und auch eine elektromagnetische Kupplung und eine elektromagnetische BremssteuerungEs gibt 3 Sätze von Förderbändern auf jeder Seite.

8 Kleberteil: Der mittlere Hintern ist mit heißen und kalten Teilen befestigt.Die Breite des Klebebeschichtungsrades beträgt 10 mm und das mittlere Intervall beträgt 2 mm. Es kann gesagt werden, dass es sich um eine doppelte Bindung handelt. Vermeiden Sie das Öffnen und die Explosion von Klebstoff aufgrund saisonaler Veränderungen, wenn nur heiß geschmolzener Klebstoff zum Binden verwendet wird,und vermeiden Sie, dass der heiße Schmelzkleber platzt, sobald die Lebensmittelbox in die Kühlkammer gelangt.

9Mittlerer Formteil: Linke und rechte Seiten werden durch Servomotoren geklemmt.Die Klemmung verwendet Hochgeschwindigkeit niedrig geschnittenen Kugelschrauben und spezielle Schieberegler, um die Empfindlichkeit und Genauigkeit der Klemmung zu gewährleistenEs verlängert auch die Lebensdauer und sorgt für eine präzise Formgebung des Kartons. , was den Ausstoß von Kartons erheblich verbessert.

10 Klebheizungssystem: Die Schachtel zur Auflösung von Heißschmelzklebstoff besteht aus reinem Aluminium, das eine ausgezeichnete Wärmeleitfähigkeit aufweist und die Zeit für das Schmelzen des Klebstoffblocks verkürzt.Der obere Teil ist mit einer unabhängig erhitzten Aluminium-Klebkarton ausgestattet, die während der Arbeit erhitzt und geschmolzen werden kann. Der heiß geschmolzene Klebstoff fließt automatisch in die untere Klebkarton, was die Arbeit nicht beeinträchtigt und die Arbeitsleistung verbessert.

11 Kaltklebensystem: Das Gummirad der Kaltklebenschachtel besteht aus Edelstahl und verfügt über doppelt versiegelte korrosionsbeständige Lager, wodurch die Lebensdauer verlängert wird.

12 Arbeitsprinzip

Auf beiden Seiten des Papierzuführbereichs Karton platzieren. Die Papierzuführlänge auf dem Display eingeben, die Papierzuführtaste drücken und mit dem Papierzufuhr beginnen.die photoelektrischen Sensoren am linken und rechten Ende erkennen die Pappe und empfangen das SignalDann fällt der Baffle, und das Papier beginnt, zum Biegeteil geschickt zu werden.Nach Erreichen des Biegebereichs, beginnen sich die linken und rechten Seiten zu biegen und auszurichten, und dann fällt das Papierpressrad, fällt auch die Spannung, und der Karton wird ausgeschickt.

Spannung: 380V 50HZ 3-phasige 4-Draht

Liste der Stromversorgung
