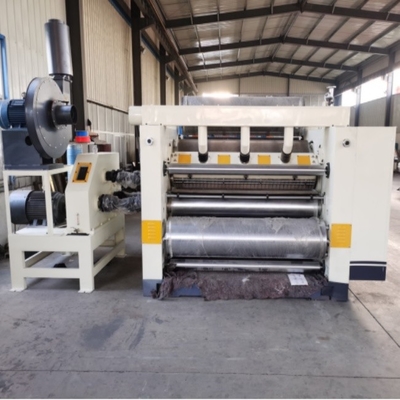

SF-360-2500 Modell Modularisierte Einseitige Wellmaschine Haube Saugstruktur

SF-360-2500 Modell Modularisierter Einseiter

SStrukturelle Merkmale:

• Die Luftsaugstruktur der Haube ist mit einem leistungsstarken Hochdruckventilator und einem Schalldämpfer ausgestattet.Die Luftquelle und die elektrische Steuerung konzentrieren sich in demselben BetriebskabinettDie Bedienseite ist vollständig geschlossen und vollständig abgedeckt.
• Die Maschinenbasis und die Wandplatten bestehen aus hochwertigen Harz-Sandgussstücken und die Wandplattendicke beträgt 240 mm.
• Die Wellrohrrolle besteht aus 48CrMo-Stahllegierung, which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentDer Durchmesser der Wellstoffwalze beträgt ¢ 360 mm und die Oberflächenhärte liegt über HRC60 Grad.
• Die Druckwalze ist ¢ 370 mm, die Oberfläche ist gemahlen und verchromt; der Luftdruck steuert die Auf- und Abbewegung und das Material ist mittelgroßer Kohlenstoffstahl Nr. 45,mit einer Breite von nicht mehr als 20 mm,.
• Die Kleberolle-Einheit hat eine integrierte Skateboardstruktur, die während der Wartung zur Wartung aus der Maschine bewegt werden kann, was die Arbeitseffizienz verbessert.die Kleberolle hat einen Durchmesser von ¢252 mmDie Oberfläche der Schraberrolle wird poliert und hartchromplattiert.
• Die Leimbeschichtungseinheit kann als Ganzes bewegt werden, und der Ersatz der Kleberolle ist schnell und bequem.
• Das Gerät zur Regelung der Luftfeuchtigkeit wird verwendet, um die Wellflöte in einer guten Verformungsstabilität zu halten und Risse zu vermeiden.
• Es werden das automatische Zirkulationsleimversorgungssystem und die Membranpumpenleimvorrichtung verwendet, die eine gute Pufferwirkung haben.
• Die Hauptleistung wird durch einen Energieeinsparungs- und Effizienzmotor mit geringer Ausfallrate angetrieben.
• Die Klebbreite wird elektrisch angepasst, um sich an alle Änderungen der Breite des Basispapiers anzupassen.
• Sowohl die Wellrohrrolle als auch die Druckrolle verwenden eine Doppelzylinder-Druckvorrichtung, die stabil arbeitet.
• Die Vorwärmerolle verwendet ein nahtloses Stahlrohr von φ400mm von Tiangang hergestellt, alle mit Metallschläuchen verbunden
• Der Klebeaufwand wird elektrisch eingestellt, der Touchscreen wird angezeigt und das Klebeaufkommen wird mit hoher Genauigkeit durch den Encoder übertragen.
• Die Leistungs- und Bedienteile sind mit Sicherheitsnetzen ausgestattet, um die Sicherheit des Personals während des Betriebs der Maschine zu gewährleisten.
• Modulärer Aufbau, die Fliesenrolle und die Klebebeschichtung können schnell ausgetauscht werden.

Technologische Parameter:

1Arbeitsbreite: 2500 mm

2Betriebsrichtung: links oder rechts (von der Fabrik des Kunden bestimmt)

3Konstruktionsgeschwindigkeit: 180 m/min Arbeitsgeschwindigkeit: 120-150 m/min

4Temperaturbereich: 160 bis 200°C

5Luftquelle: 0,4-0,9 MPa

6Dampfdruck: 0,8-1,3 MPa

7. Wellentwurfflöte (A, B, C, E oder UV optional)

MVermittlerParameter:

1. Hauptmotor: 30 kW Nennspannung: 380 V 50 Hz Kontinuierlicher (S1) Arbeitsmodus

2. Saugmotor: 18 kW Nennspannung: 380 V 50 Hz Dauerbetrieb (S1)

3 Klebeanpassungsreduktor; 100 Watt Nennspannung: 380 V 50 Hz Dauerbetrieb (S2)

4 Klebeanpassungssperrmotor; 250 Watt Nennspannung: 380 V 50 Hz Dauerbetrieb (S2)

5 Klebpumpenmotor: 2,2 kW Nennspannung: 380V 50Hz Dauerbetrieb (S1)

mit einer Breite von nicht mehr als 15 mmParameter:

1Durchmesser der Wellenrolle: ¢ 360 mm

2Durchmesser der Druckwalze: ¢ 370 mm

3Durchmesser der Kleberrolle: ¢252 mm

4- Durchmesser der Festmassenrolle: ¢ 142 mm

5Durchmesser des Vorwärmers: ¢ 400 mm
