SF-360-2500 Modell Modularisierte Einseitige Haubsaugstruktur

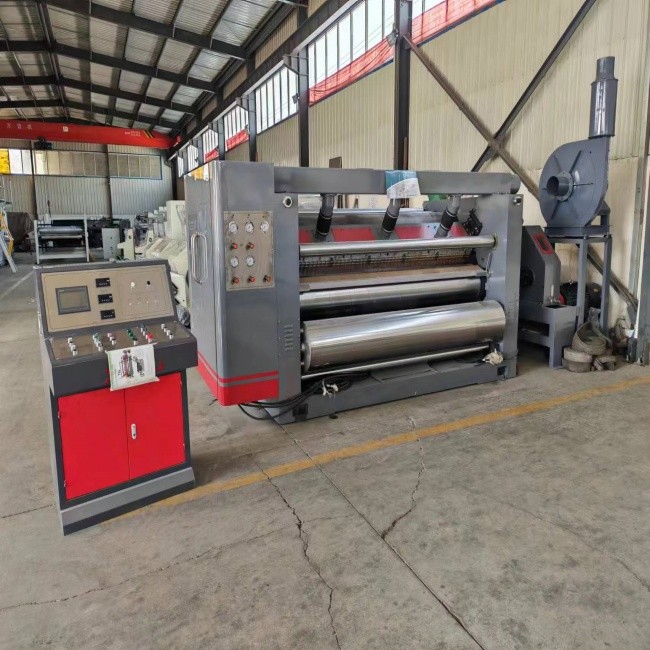

Modularisierter Single Facer, Modell SF-360-2500

SStrukturmerkmale:

• Die Haubensaugstruktur wird übernommen und ist mit einem leistungsstarken Hochdruckventilator ausgestattet. Die Luftansaugung ist mit einem Schalldämpfer ausgestattet. Die Luftquelle und die elektrische Steuerung sind im selben Schaltschrank konzentriert, der mindestens 1,5 Meter von der Hauptmaschine entfernt ist. Die Bedienseite ist vollständig umschlossen und vollständig abgedeckt.
• Der Maschinensockel und die Wandpaneele bestehen aus hochwertigem Harzsandguss und die Wandpaneelstärke beträgt 240 mm. Unabhängiges Getriebe, Universalgelenkgetriebe.
• Die geriffelte Walze besteht aus 48CrMo-legiertem Stahl, der vergütet wird → Grobdrehen → Innenloch-Feinbohren → Wellenkopfbacken → Schweißen → Anlassen, Spannungsabbau → Feindrehen → Grobschleifen → Mittelfrequenz-Abschrecken → CNC-Schleiffeingeschliffen → Wolframcarbid-Behandlung; Der Durchmesser der Riffelwalze beträgt ¢ 360 mm und die Oberflächenhärte liegt über HRC60 Grad. Die Lager der wichtigsten Teile der Walze und der Andruckrolle sind Havalo-Lager.
• Die Andruckwalze ist ¢ 370 mm groß, die Oberfläche ist geschliffen und verchromt; Der Luftdruck steuert die Auf- und Abbewegung, und das Material ist Stahl Nr. 45 mit mittlerem Kohlenstoffgehalt, vergütet (mit einer Puffervorrichtung).
• Die Leimwalzeneinheit verfügt über eine integrierte Skateboardstruktur, die zur Wartung während der Wartung aus der Maschine herausgefahren werden kann, was die Arbeitseffizienz verbessert; Die Leimwalze hat einen Durchmesser von ￠252 mm, und die Oberfläche ist poliert und mit 25 Linien grubenartiger Maschenbearbeitung graviert und anschließend hartverchromt. Die Oberfläche der Abstreifwalze ist poliert und hartverchromt.

Technologischer Parameter:

1. Arbeitsbreite: 2500 mm

2. Betriebsrichtung: links oder rechts (vom Werk des Kunden festgelegt)

3. Entwurfsgeschwindigkeit: 180 m/min. Arbeitsgeschwindigkeit: 120–150 m/min

4. Temperaturbereich: 160-200℃

5. Luftquelle: 0,4–0,9 MPa

6. Dampfdruck: 0,8–1,3 MPa

7. Wellwellentyp (A, B, C, E oder UV optional)

MMotorenParameter:

1. Hauptmotor: 30 kW Nennspannung: 380 V 50 Hz Dauerbetrieb (S1).

2. Saugmotor: 18 kW Nennspannung: 380 V 50 Hz Dauerbetrieb (S1).

3 Leimeinstellungsreduzierer; 100 W Nennspannung: 380 V 50 Hz Dauerbetrieb (S2).

4 Leimverstellspaltmotor; 250 W Nennspannung: 380 V 50 Hz Dauerbetrieb (S2).

5 Leimpumpenmotor: 2,2 kW Nennspannung: 380 V 50 Hz Kontinuierlicher (S1) Arbeitsmodus

RollenParameter:

1. Riffelwalzendurchmesser: ￠360 mm

2. Druckrollendurchmesser: ￠370mm

3. Klebewalzendurchmesser: ￠252 mm

4. Durchmesser der festen Pastenwalze: ￠142 mm

5. Vorwärmerdurchmesser: ￠400 mm
