SM-E Double Facer für Walzkarton-Produktionslinie PLC automatische Steuerung

1
MOQ
USD10,000~100,000/set
Preis
SM-E Double Facer für Walzkarton-Produktionslinie PLC automatische Steuerung
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Arbeitsbreite: 2200 mm
Designgeschwindigkeit: 250m/min
Wirtschaftliche Geschwindigkeit: 180 bis 230 m/min
Nummer der Heizplatte: 600 mm x 18 Stück
Länge des Kühlbereichs: 5 m
Temperaturanforderungen: 160-200℃
Dampf-Druck: 0.8-1.3Mpa
Luftdruck: 0.5-0.6Mpa
Pneumatische Druckplatte: 13 Gruppen
Arbeitsleistung: 380V 50Hz 90KW
Hervorheben:

Produktionslinie für Walzkarton mit doppelter Seite

,

Produktionslinie für Walzkarton SM-E

,

PLC-Doppel-Faser-Wellstoffmaschine

Grundinformation
Herkunftsort: Dongguang, China
Markenname: GERUN
Zertifizierung: ISO,CE
Modellnummer: KMU
Zahlung und Versand AGB
Verpackung Informationen: Kunststofffolienabdeckung oder Holzkistenverpackung (ausgewählt)
Lieferzeit: 30-60 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30SET/MONTH
Produkt-Beschreibung

Spezifikation

Name der Ausrüstung

Anzahl der FTE

FOB (Tianjin) Preis

Anmerkung
KMU

Doppel-Faser

1 Satz

Das Regal besteht aus 400 mm national standardisiertem Kanalstahl und die verchromte Heißplatte ist 600 mm * 18 Stück. Der Eingang verwendet eine bogenförmige Heißplatte, um das Gewebe schnell aufzuwärmen.und der gesamte Prozess berührt die Druckplatte Designstruktur. PLC steuert automatisch die Platte. Die oberen und unteren Gürtel werden automatisch gerichtet, die Temperatur wird angezeigt und der Frequenzumrechnungsmotor wird verwendet.



1

Wirkliche Breite

2200 mm 2

Geschwindigkeit der Konstruktion

250 m/min
3

Drei Schichten wirtschaftlicher Geschwindigkeit

200 bis 230 m/min 4 Fünf Schichten wirtschaftliche Geschwindigkeit 180 bis 210 m/min
5

Längsschnittgenauigkeit

± 1 mm 6

Querschnittsgenauigkeit

± 1 mm



A.Technische Parameter:

Arbeitsbreite

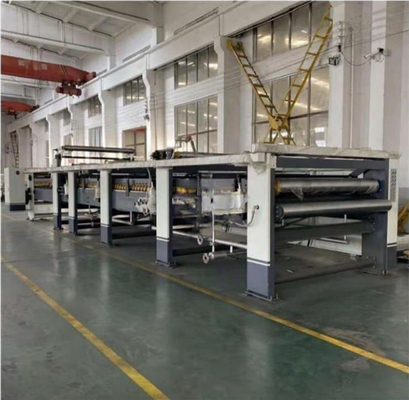

2200 mm SM-E Double Facer für Walzkarton-Produktionslinie PLC automatische Steuerung 0

Konstruktionsgeschwindigkeit

250 m/min

Wirtschaftliche Geschwindigkeit

180 bis 230 m/min

Nummer der Heizplatte

600 mm × 18 Stück

Länge des Kühlbereichs

5 Meter

Temperaturanforderungen

160°C bis 200°C

Dampfdruck

0.8-1.3Mpa

Luftdruck

0.5·0.6Mpa

Pneumatische Druckplatte

13 Gruppen

Arbeitsleistung 380V 50Hz 90KW



B. Strukturelle Merkmale:

★Die doppelseitige Maschine besteht aus einem geklebten einseitigen Wellpappe und Gesichtspapier, das mit Lackierung, erhitzter Plattenheizung, Klebepaste, Stereotypen versehen ist, um flachen Karton herzustellen.



★Die Oberfläche der Heißplatte wird mit Schleifen bearbeitet, die Breite der Heißplatte ist 600 mm, insgesamt 18 Stück heiße Platte,Ministerkühlstereotypen 5m.Die Heißplatte wird mit Behälterplatten hergestellt,das beiliegende Druckbehälterzeugnis und die Prüfbescheinigung- Innere thermische Platten für die Trennwandisolationsstruktur, S-förmiger Dampffluss, Dampf, Wassertrennfunktion sichtbar, Verbesserung der Dampfnutzung.



★Die Warmplatte hat eine pneumatische Druckplattenstruktur. Die Druckplattenhebe hat eine pneumatische Struktur. 14 Sätze von pneumatischen Federdruckplatten sind Standard.



★Die Wärmeleitung der Heizplatte steuert die Temperatur in mehreren Abschnitten und hat eine Temperaturanzeige.



★Das obere Baumwollband wird automatisch durch das Korrekturventil zentriert, und der doppelte Zylinder dient zur Steuerung der S-förmigen Baumwollspannvorrichtung.Die Menge der Straffung ist groß.



★Der untere Band hat einen pneumatischen Spannungsmechanismus, die Struktur ist einfach und praktisch, die linke und rechte Seite des unteren Förderbandes wird automatisch korrigiert und ausgerichtet,und es kann auch manuell auf beiden Seiten eingestellt werden.



★Schaltgetriebe mit unabhängiger Struktur, Schaltgetriebe mit Stahlnummer ZG-500 für die Materialien, Verwendung von ölgetränktem Schmieren.



★Elektrische Komponenten von international renommierten Marken, der stabilen und zuverlässigen Betrieb.



★Hauptantriebsmotor für die Frequenzenergie des Motors, Drehmoment bei niedriger Drehzahl, breiter Drehzahlbereich, zuverlässig, einfach zu warten.



★Hauptwirkung von Hochintensitätsprofilen GB, solide Struktur, schönes Aussehen, geeignet für Hochgeschwindigkeitsarbeiten.





C,Hauptkomponentenparameter:

Teilname

Spezifikation

Oberflächenbehandlung

Gummirollen mit Oberantrieb

¢ 800 mm

mit einem Durchmesser von mehr als 20 cm3

Gummirollen mit unterem Antrieb

¢ 600 mm

mit einem Durchmesser von mehr als 20 cm3

Vor- und hinteren Antriebsbandroller

¢ 215 mm

Rundschleifen, Chromplattieren, Polieren

Oberspannungswalze

¢155mm

Rundschleifen, Chromplattieren, Polieren

Oberste Gurtregelrolle

¢ 130 mm

Rundschleifen, Chromplattieren, Polieren



D,Hauptdynamische Parameter:

Name Macht Spannung Häufigkeit

Hauptantriebsmotor

75 kW 380 V 50 Hz



SM-E Double Facer für Walzkarton-Produktionslinie PLC automatische Steuerung 1

Verpackung und Versand

Die Verpackung ist feuchtigkeits- und stoßfest und eignet sich für Fernfahrten.

- eine vollständige Ausstattung für Wartung und Betrieb;

Handbücher enthalten.

3
Unsere Dienstleistungen
Our Service


SM-E Double Facer für Walzkarton-Produktionslinie PLC automatische Steuerung 4

SM-E Double Facer für Walzkarton-Produktionslinie PLC automatische Steuerung 5
