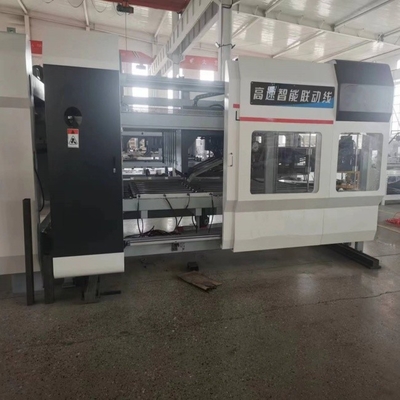

Flexo-Druck Faltbare Gluer Karton Produktionslinie Schnelle Karton Formgeschwindigkeit

Produktionslinie für Flexo-Karton mit Klappklebstoff

Höchstfahrgeschwindigkeit: 350 m/min

Maximale Verpackungsgeschwindigkeit:20Verpackungen/min

Eigenschaften der Ausrüstung:

• 1- Schnelle Kartonformgeschwindigkeit.
• 2- Genaue Papierzufuhr durch Luftsaugen.
• 3- gute Größenkontrolle und starke Abfallbeständigkeit.
• 4. Sekundäre Abweichung Korrektur, vollständig zu beseitigen Schere Mund.
• 5Genaue Zählung.
• 6- Der Schlagteil macht den Karton gut geformt.
• 7Genau und ordentlich gestapelt.
• 8. Automatische Leimversorgung, einheitliche Leimverwendung, Leimersparung und Leimmangel-Alarmfunktion.
• 9Digitale Fernbedienung, präzise, bequem und schnell.

• Einleitung

• 1Alle Papierbefestigungsbänder können unabhängig voneinander bewegt werden. Die Papierbefestigungsbänder sind mit Papierpressrädern, Ventilatoren und Bürsten ausgestattet, um das Abfallpapier so weit wie möglich zu reinigen.Steuerradvorrichtung, oberer und unterer Gürtelverschluss.
• 2. Kleberrad: aus Edelstahl, langlebiger und korrosionsbeständiger.
• 3. Klappteil: Die Hauptfunktion besteht darin, den Karton nach unten zu falten und mit der Korrekturplatte die Druckleitung zum zweiten Mal zu korrigieren, um den Karton in eine Standardbox zu falten.
• 4Für die Formreinigung werden die Papierabfälle wieder gereinigt, wenn der Schraubteil und das Falteteil nicht gereinigt wurden.

• 5. Klopfen Sie die Teile zusammen: Klopfen Sie die Punkte zusammen und schieben Sie sie mit einer genauen Zahl durch Zählen, Zählen und Korrektur aus.
• 6. Ausgangsteil: Nach dem Ausdrücken drückt der oben stehende Papierhalter sanft für den Ausgang.

• 7Verpackungsabteilung: Durch die Einführung der Papiertechnologie mit Gegen-Pushing wird die Hebeschnelligkeit der linken und rechten Operationen verdoppelt und es stehen sowohl einzelne als auch doppelte Fahrspuren zur Verfügung.

Mechanische Konfiguration der Verpackungsabteilung:

(1) Reduktor von Taizhou Haoli

(2) AirTAC-Zylinder, Magnetventil

(3) Guangdong Duffy Kraftübertragungswelle

(4) Lager Harbin

Elektrische Konfiguration:

(1) Panasonic PLC

(2) Siemens-Kontakter

(3) Schneiderknopf

(4) Stromversorgung: Taiwan MEAN WELL

(5), Fotoelektrischer Schalter Beifuning

(6), Relais Omron

(7) Mensch-Maschine-Schnittstelle Kunlun Tongtai

• 8. Steuerungspaneel; übernimmt die PLC-Steuerung und verfügt über Funktionen wie Nullstellen und Speichern. (PLC in Kombination mit Touchscreen-Steuerung kann ausgewählt werden)
• 9. Elektrische Konfiguration:

Hauptsteuerungssystem: Panasonic

Touchscreen: Kunlun Tongtai

Wechselstromversorgung: MEAN WELL

Frequenzwandler: Delta

Zwischenrelais: Omron

Schaltkreisbrecher: Siemens

Kontakter: Siemens

Fotoelektrischer Schalter: Shanghai Industrial Group

Terminalblock: Chint

• 10Die Steuerungsplattform steuert für jede Bewegung der Maschine die Bewegung nach links und rechts, den Anstieg und Abstieg der Papierplatte usw.

Funktionsprinzip

Der Kartonklebeteil und der Druck- und Druckschneideteil sind synchron miteinander verbunden, verwendet und betrieben, so daß der gedruckte, gedruckte Karton,oder mit Schlitten in den Karton-Klebstoffbereich gelangen kannWenn die Verklebung, das Falten und die Korrektur des Kartons abgeschlossen sind, werden die Paletten zum Verklebungsgerät transportiert.Der Baller hat einen photoelektrischen Sensor und sendet das Signal an die PLCDie Steuerung der Funktionsweise jedes Bauteils des Ballers erfolgt durch die Steuerungssysteme.

Auswahl der Maschinenteile:

1. Automatische Klebezufuhr, zirkulierender Kleber, nie Kleberbruch, keine Notwendigkeit, Kleber manuell hinzuzufügen, Zeit und Mühe zu sparen.

2. Edelstahl-Klebstoffbeschichtung, korrosionsbeständig, verschleißbeständig, Klebstoffbeschichtung gleichmäßig, Klebstoffeinsparung, die Menge des verwendeten Klebstoffs beträgt etwa ein Drittel der Menge der manuellen Klebstoffbeschichtung.

3. Das Falteelement ist mit einem verstellbaren Mehrpass-Druckrad ausgestattet, wodurch das Falten der Kartonschachtel glatter und das Kleben schöner und präziser wird.

4. Der Zählbereich korrigiert das Stapeln des Kartons, und das Stapeln und die Ausgabe sind sicher, stabil, genau und fehlerfrei.Es kann eingegeben werden, ohne die Maschine zu stoppen.

MAchin-Parameter

Höchstgeschwindigkeit:320 Meter/Min.

Höchstzahl der in den Verkehr gebrachten Pakete:20 Packungen

Höchstgröße des Kartons:700 mm*500 mm

Mindestgröße des Kartons:195 mm*105 mm

Maximale Breite von Karton (einschließlich Schwingdeckel):1100 mm

Mindestbreite von Karton (einschließlich Schwingdeckel):240 mm

Höchststapelhöhe:350 mm

Mindeststapelhöhe:80 mm

Höchstmenge pro Verpackung:50 Stück

Mindestmenge pro Verpackung:10 Stück

Gürtel:Siglin (gemeinsames Unternehmen zwischen China und Deutschland)

Für die markierten Bereiche auf dem Bild:Auf regelmäßige Betankung und Wartung "alle sechs Monate" achten, um den normalen Betrieb der Maschine und eine längere Lebensdauer der Maschine sicherzustellen.

Gründungsdiagramm
