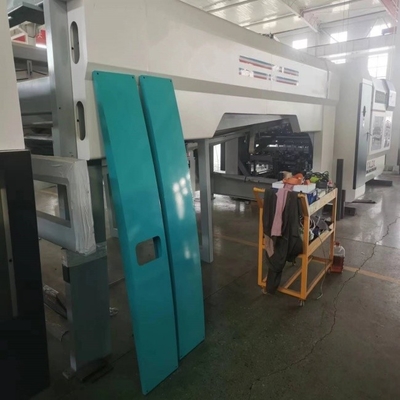

Flexo-Druck-Faltmaschine Klebmaschine Karton-Produktionslinie genaue und ordentliche Stapeln

Faltschachtel-Produktionslinie mit Flexo-Faltklebemaschine

• Einführung
• 1. Alle Papierförderbänder können unabhängig voneinander bewegt werden. Die Papierförderbänder sind mit Papierandruckrädern, Ventilatoren und Bürsten ausgestattet, um das Altpapier weitestgehend zu reinigen. Führungsradvorrichtung, oberes und unteres Bandklemmgetriebe. Elektrisches Gehen nach links und rechts, einfache Größenverstellung
• 2. Kleberad: Hergestellt aus Edelstahl, langlebiger und korrosionsbeständiger. Der Leimbehälter ist mit Linearführungen ausgestattet, wodurch die Positionseinstellung bequemer und genauer erfolgt.
• 3. Faltteil: Die Hauptfunktion besteht darin, den Karton nach unten zu falten und mit der Korrekturplatte die Drucklinie ein zweites Mal zu korrigieren, um den Karton in eine Standardschachtel zu falten.
• 4. Wenn bei der Formteilreinigung der Schabeteil und der Faltteil nicht gereinigt wurden, werden die Altpapierreste erneut gereinigt.

• 5. Klopfen Sie die Teile zusammen: Klopfen Sie die Punkte zusammen und schieben Sie sie durch Zählen, Zählen und Korrigieren mit einer genauen Zahl heraus.
• 6. Ausgabeteil: Nach dem Herausschieben drückt der oben stehende Papierhalter sanft zur Ausgabe.

• 7. Verpackungsabteilung: Durch den Einsatz der Gegendruck-Papiertechnologie wird die Hubgeschwindigkeit der linken und rechten Vorgänge verdoppelt und es sind sowohl Einzel- als auch Doppelspuren verfügbar.
• 8. Bedienfeld; übernimmt die SPS-Steuerung und verfügt über Funktionen wie Nullstellung und Speicher. (SPS kombiniert mit Touchscreen-Steuerung wählbar)
• 9. Elektrische Konfiguration:

Hauptsteuerrechner SPS: Pansonic

Touchscreen: Kunlun Tongtai

Schaltnetzteil: MEAN WELL

Frequenzumrichter: Delta

Zwischenstaffel: Omron

Leistungsschalter: Simens

Ansprechpartner: Simens

Lichtschranke: Shanghai Industrial Group

Klemmenblock: Chint

• 10. Das Bedienfeld für jede Aktion des Geräts steuert die Links- und Rechtsbewegung, das Heben und Senken der Papierwalze usw.

Funktionsprinzip

Der Kartonklebebereich und der Druck- und Stanzbereich sind miteinander verbunden, werden synchron verwendet und betrieben, sodass der bedruckte, gestanzte oder geschlitzte Karton reibungslos in den Kartonklebebereich gelangen kann. Die Ballenpresse ist an den Kartonklebebereich angeschlossen. Wenn der Karton mit dem Kleben, Falten und Korrigieren fertig ist, werden die Paletten zur Ballenpresse transportiert. Die Ballenpresse verfügt über einen fotoelektrischen Sensor und übermittelt das Signal an die SPS. Die SPS steuert den Betrieb jedes Teils der Ballenpresse.

MMaschinenparameter

Die Höchstgeschwindigkeit:320 Meter/Minute

Maximale Anzahl gestarteter Pakete:20 Pakete

Maximale Kartongröße:700 mm * 500 mm

Mindestkartongröße:195 mm * 105 mm

Maximale Kartonbreite (inkl. Schwingdeckel):1100 mm

Mindestbreite des Kartons (inkl. Schwenkdeckel):240mm

Maximale Stapelhöhe:350mm

Mindeststapelhöhe:80mm

Maximale Menge pro Packung:50 Stk

Mindestmenge pro Paket:10 Stk

Gürtel:Siglin (China-Deutschland Joint Venture)

Achten Sie bei den im Bild markierten Bereichen auf regelmäßiges Auftanken und Warten „einmal im halben Monat“, um den normalen Betrieb der Maschine und eine längere Lebensdauer der Maschine zu gewährleisten.

Fundamentdiagramm

Anhang 1

Vom Käufer vorzubereitende Artikel:

1. Wenn die Maschine ankommt, bereiten Sie den Gabelstapler vor, fünf bis acht Tonnen, lange Gabel.

2. Bereiten Sie relevante Standorte vor.

3. Bereiten Sie das Hauptstromkabel und das Gas vor.

4. Hilfe durch Sicherheitspersonal.

5. Bereiten Sie den Karton vor und testen Sie die Maschine jederzeit.

Anhang2

Sicherer Betrieb:

1. Vor Beginn der Arbeit müssen Sie Arbeitskleidung und Arbeitsschuhe tragen, Knöpfe und Manschetten schließen und keine Gegenstände in die Taschen stecken, die leicht herunterfallen können.

2. Überprüfen Sie nach Ankunft des Teams am Arbeitsplatz, dass sich keine Personen oder Fremdkörper im Arbeitsbereich der Ausrüstung befinden. Die Schutzabdeckung des Geräts muss intakt und nicht locker sein.

3. Vor dem Starten des Geräts sollte die Glocke klingeln und der Alarm ertönen. Erst nach erneuter Bestätigung, dass sich niemand im Betriebsbereich des Gerätes aufhält, kann dieses in Betrieb genommen werden.

4. Während des Betriebs des Geräts ist es strengstens verboten, alle Arbeitsflächen mit den Händen zu berühren, und Wartungs- und Wischarbeiten sind nicht gestattet. Das Überqueren der Laufteile ist nicht gestattet.

5. Besatzungsmitglieder müssen ihre Posten entsprechend der Arbeitsteilung strikt einhalten und es ist ihnen untersagt, Posten zu überspringen oder ohne Erlaubnis zu verlassen. Sie sollten stets auf den Betrieb der Geräte achten.

6. Während des Betriebs des Geräts ist es strengstens verboten, alle Arbeitsflächen mit den Händen zu berühren, und Wartungs- und Wischarbeiten sind nicht gestattet. Das Überqueren der Laufteile ist nicht gestattet.

7. Besatzungsmitglieder müssen ihre Posten entsprechend der Arbeitsteilung strikt einhalten und es ist ihnen untersagt, Posten zu überspringen oder ihre Posten ohne Erlaubnis zu verlassen. Sie sollten stets auf den Betrieb der Geräte achten.

Wenn eine Anomalie festgestellt wird, schalten Sie die Maschine sofort ab.

8. Während der Arbeit darf niemand am Gerät herumspielen oder laute Geräusche machen.

9. Während des Arbeitsprozesses ist der Arbeitsplatz sauber und glatt zu halten. Stellen Sie sicher, dass rund um das Gerät keine Unordnung herrscht. Werkzeuge und Teile sollten an den dafür vorgesehenen Orten platziert werden.

10. Der Bediener dieser Maschine sollte mit den Funktionen und Positionen der Haupttasten des Geräts vertraut sein. Kommt es zu einem Unfall, kann jeder den Not-Aus-Schalter betätigen.
