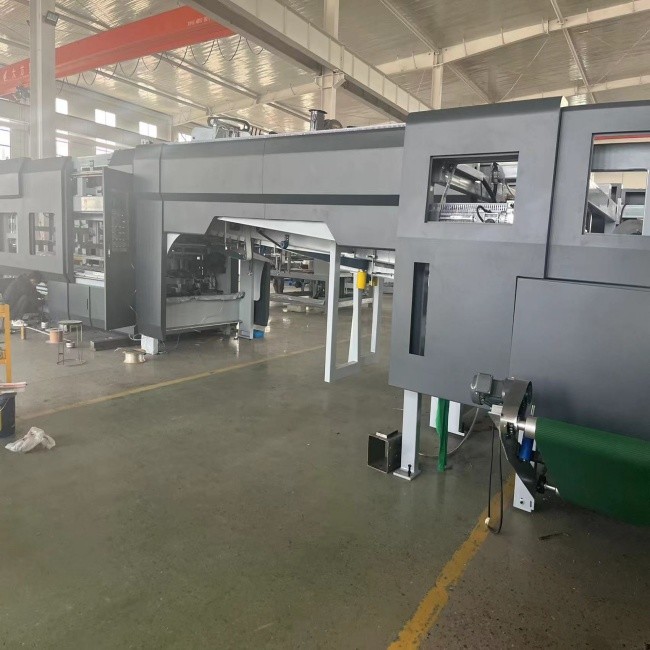

FFG Flexodruck-Faltmaschine für die Herstellung von Klebstoffgehäusen

Faltschachtel-Produktionslinie mit Flexo-Faltklebemaschine

Maximale Laufgeschwindigkeit: 350 m/min

Maximale Verpackungsgeschwindigkeit: 20 Pakete/Min

Ausstattungsmerkmale:

• Einführung
• 1. Alle Papierförderbänder können unabhängig voneinander bewegt werden. Die Papierförderbänder sind mit Papierandruckrädern, Ventilatoren und Bürsten ausgestattet, um das Altpapier weitestgehend zu reinigen. Führungsradvorrichtung, oberes und unteres Bandklemmgetriebe. Elektrisches Gehen nach links und rechts, einfache Größenverstellung
• 2. Kleberad: Hergestellt aus Edelstahl, langlebiger und korrosionsbeständiger. Der Leimbehälter ist mit Linearführungen ausgestattet, wodurch die Positionseinstellung bequemer und genauer erfolgt.
• 3. Faltteil: Die Hauptfunktion besteht darin, den Karton nach unten zu falten und mit der Korrekturplatte die Drucklinie ein zweites Mal zu korrigieren, um den Karton in eine Standardschachtel zu falten.
• 4. Wenn bei der Formteilreinigung der Schabeteil und der Faltteil nicht gereinigt wurden, werden die Altpapierreste erneut gereinigt.

• 5. Klopfen Sie die Teile zusammen: Klopfen Sie die Punkte zusammen und schieben Sie sie durch Zählen, Zählen und Korrigieren mit einer genauen Zahl heraus.
• 6. Ausgabeteil: Nach dem Herausschieben drückt der oben stehende Papierhalter sanft zur Ausgabe.

Mechanische Konfiguration der Verpackungsabteilung:

(1), Taizhou Haoli-Reduzierer

(2), AirTAC-Zylinder, Magnetventil

(3), Guangdong Duffy Kraftübertragungswelle

(4), Lager Harbin

Elektrische Konfiguration:

(1), Pansonic PLC

(2), Simens-Schütz

(3), Schneider-Taste

(4), Schaltnetzteil: Taiwan MEAN WELL

(5), Lichtschranke Beifuning

(6), Relais Omron

(7) Mensch-Maschine-Schnittstelle Kunlun Tongtai

• 8. Bedienfeld; übernimmt die SPS-Steuerung und verfügt über Funktionen wie Nullstellung und Speicher. (SPS kombiniert mit Touchscreen-Steuerung wählbar)
• 9. Das Bedienfeld für jede Aktion des Geräts steuert die Links- und Rechtsbewegung, das Heben und Senken der Papierwalze usw.

Auswahl der Maschinenteile:

1. Automatische Leimzufuhr, zirkulierender Leim, kein Leimbruch, kein manuelles Nachfüllen von Leim erforderlich, was Zeit und Mühe spart. Für alle Leimarten geeignet.

2. Leimbeschichtungsrad aus Edelstahl, korrosionsbeständig, verschleißfest, gleichmäßige Leimbeschichtung, Leimeinsparung, die verwendete Leimmenge beträgt etwa ein Drittel der Menge der manuellen Leimbeschichtung.

3. Das Faltteil ist mit einem einstellbaren Multi-Pass-Pressradsatz ausgestattet, der das Falten des Kartons reibungsloser und das Kleben schöner und präziser macht.

4. Der Zählabschnitt korrigiert die Kartonstapelung und die Stapelung und Ausgabe erfolgt sicher, stabil, genau und fehlerfrei. Es ist digital gesteuert und einfach zu bedienen. Die Eingabe ist ohne Anhalten der Maschine möglich.

MMaschinenparameter

Die Höchstgeschwindigkeit:320 Meter/Minute

Maximale Anzahl gestarteter Pakete:20 Pakete

Maximale Kartongröße:700 mm * 500 mm

Mindestkartongröße:195 mm * 105 mm

Maximale Kartonbreite (inkl. Schwingdeckel):1100 mm

Mindestbreite des Kartons (inkl. Schwenkdeckel):240mm

Maximale Stapelhöhe:350mm

Mindeststapelhöhe:80mm

Maximale Menge pro Packung:50 Stk

Mindestmenge pro Paket:10 Stk

Gürtel:Siglin (China-Deutschland Joint Venture)

Achten Sie bei den im Bild markierten Bereichen auf regelmäßiges Auftanken und Warten „einmal im halben Monat“, um den normalen Betrieb der Maschine und eine längere Lebensdauer der Maschine zu gewährleisten.

Fundamentdiagramm

Anhang

Sicherer Betrieb:

1. Vor Beginn der Arbeit müssen Sie Arbeitskleidung und Arbeitsschuhe tragen, Knöpfe und Manschetten schließen und keine Gegenstände in die Taschen stecken, die leicht herunterfallen können.

2. Überprüfen Sie nach Ankunft des Teams am Arbeitsplatz, dass sich keine Personen oder Fremdkörper im Arbeitsbereich der Ausrüstung befinden. Die Schutzabdeckung des Geräts muss intakt und nicht locker sein.

3. Vor dem Starten des Geräts sollte die Glocke klingeln und der Alarm ertönen. Erst nach erneuter Bestätigung, dass sich niemand im Betriebsbereich des Gerätes aufhält, kann dieses in Betrieb genommen werden.

4. Während des Betriebs des Geräts ist es strengstens verboten, alle Arbeitsflächen mit den Händen zu berühren, und Wartungs- und Wischarbeiten sind nicht gestattet. Das Überqueren der Laufteile ist nicht gestattet.

5. Besatzungsmitglieder müssen ihre Posten entsprechend der Arbeitsteilung strikt einhalten und es ist ihnen untersagt, Posten zu überspringen oder ohne Erlaubnis zu verlassen. Sie sollten stets auf den Betrieb der Geräte achten.

6. Während des Betriebs des Geräts ist es strengstens verboten, alle Arbeitsflächen mit den Händen zu berühren, und Wartungs- und Wischarbeiten sind nicht gestattet. Das Überqueren der Laufteile ist nicht gestattet.

7. Besatzungsmitglieder müssen ihre Posten entsprechend der Arbeitsteilung strikt einhalten und es ist ihnen untersagt, Posten zu überspringen oder ihre Posten ohne Erlaubnis zu verlassen. Sie sollten stets auf den Betrieb der Geräte achten.

Wenn eine Anomalie festgestellt wird, schalten Sie die Maschine sofort ab.

8. Während der Arbeit darf niemand am Gerät herumspielen oder laute Geräusche machen.

9. Während des Arbeitsprozesses ist der Arbeitsplatz sauber und glatt zu halten. Stellen Sie sicher, dass rund um das Gerät keine Unordnung herrscht. Werkzeuge und Teile sollten an den dafür vorgesehenen Orten platziert werden.

10. Der Bediener dieser Maschine sollte mit den Funktionen und Positionen der Haupttasten des Geräts vertraut sein. Kommt es zu einem Unfall, kann jeder den Not-Aus-Schalter betätigen.
