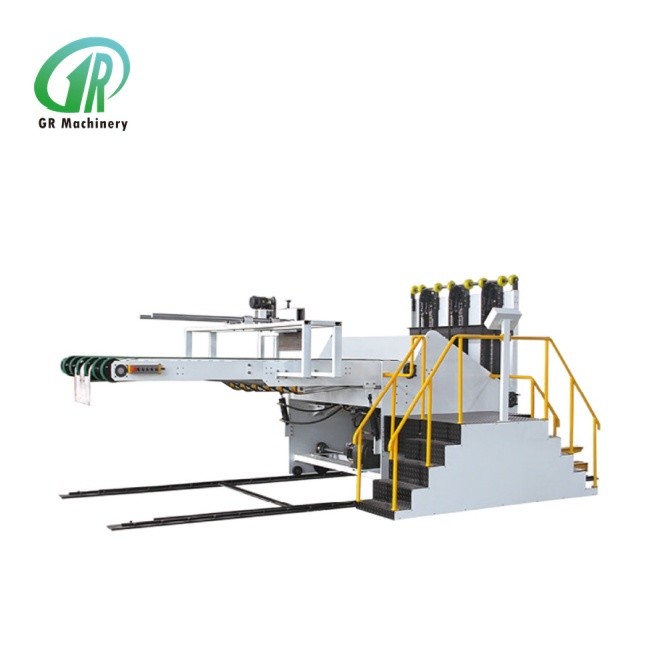

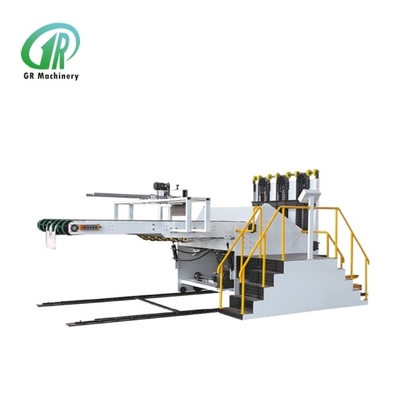

Versatile fortgeschrittene Vorwärmmaschine mit doppelseitiger Schnappfunktion

Modell 1228 Vollautomatische Vorfüttermaschine

Mechanische Spezifikation:

1. Maximale Papierzufuhrgröße: 1200x2800mm

2Mindestgröße der Papierzufuhr: 260x755 mm

3. Höchste Papierladehöhe: 2000 mm

4- Maximales Papiergewicht: 1200 kg

5. Höchstgeschwindigkeit der Papierzufuhr:

(Kartondicke unter 4 mm ≥ 420 Blätter/Minute)

(Kartondicke unter 8 mm ≥ 300 Blätter/Minute)

6. Höchstgeschwindigkeitsanforderungen:

a. Papierladenhöhe > 1600 mm oder mehr.

b. Die Anzahl der Papierstapel pro Bretter sollte in einem einzigen Stapel liegen.

c. Anforderungen an die Biegung von Pappe: 5% in der Breitenabrichtung des Papiers (1000 mm erlaubt eine Biegung innerhalb von 50 mm).

d. Die Druckfläche des Kartons muss auf derselben Seite sein.

e. Mindestens ein Blatt Papier muss am vorderen Ende der Gabel des Papierzuführers auf dem Antriebsspur warten.

7. Schaltvorhälter umgekehrter Kraft hydraulischer Antrieb

8. Horizontale Fördermaschine Hebekraft hydraulischer Antrieb

9. Papierzuführungsmethode: Einzelstapel

10. Papierzuführungsmethode: elektrische Krawlerlogistik (auf dem Boden befestigt)

11Ein-Klick-Auftragsordnung und Auftragsspeicherfunktionen.

12.Hydraulische Standby-Funktion (automatische Standby-Funktion über die eingestellte Zeit hinaus)

13- Anpassung der relevanten Parameter an die Mensch-Maschine-Schnittstelle.

14. Eine abnormale Textdarstellung kann leicht und schnell beseitigt werden.

15Der Tank ist stoßfest.

Hauptkonfigurationsanweisungen:

1Das Förderband schickt das abgeworfene Karton in den stapelten Papierzufuhrbereich.die Karte wird automatisch in Fischschuppenform angeordnet, und wird durch den horizontalen Förderband in den Papierzufuhrbereich der All-in-One-Kleb- und Nagelmaschine geleitet.

2Auf beiden Seiten des gestapelten Förderteils befinden sich automatische Ausrichtungseinrichtungen, die elektrisch eingestellt werden können (Ausrichtungsschlag 100 mm).

3Das vordere Ende des horizontalen Förderbandes ist mit einer automatischen Längsspannvorrichtung ausgestattet, die die Liefergeschwindigkeit entsprechend der Fahrzeuggeschwindigkeit anpasst.

4Die ganze Maschine kann längs bewegt werden.

5Der horizontale Förderbandtransport wird automatisch durch Fotoelektrik gesteuert.

6Die Logistik der Kraftfahrzeuge, die die komplette Maschine unterstützt, wird von der Ausrüstungsfabrik bereitgestellt.

7- Touchscreen-Steuerung.

Technische Punkte:

1Steuerung und intelligente Schnittstelle:

a. Digitale Steuerung der Größenbewegung der Ersatzarbeiten zur Gewährleistung der Genauigkeit der Einstellungen.

b. Diese Maschine kann mit dem Produktionsmanagementsystem für intelligentes Anlegen und automatische Auftragsanpassung verbunden werden.

2. mit einem horizontalen Förderteil ausgestattet:

a. Der horizontale Förderrahmen hat eine teleskopische Funktion und wird automatisch durch Servo-Steuerung eingestellt.

3. mit einem Aufzugsmechanismus für die Plattform ausgestattet:

a. Die Plattform verfügt über eine nach oben und unten schwingende Funktion, um zu verhindern, dass die Pappe während der ersten Runde der Papierzufuhr nach der Anpassung der Reihenfolge durch eine große Lücke stecken bleibt.

b. Das Swing-Tracking-Gerät wird automatisch über Funk und Fernsehen gesteuert.

4. Die Schaltgabel ist eine Zahngabel:

a. Die Fabrik unterstützt selbständig die Logistik der elektrischen Raupen (auf dem Boden befestigt)

5. Ein integriertes mobiles Ausrichtungsgerät für das Gantry:

a. Die Maschine ist mit einer vorderen Abwehrvorrichtung ausgestattet, mit der das gestapelte Karton in einen Fisch gezogen wird

Schuppenform, um den kontinuierlichen Eintritt von Pappe in den Papierzufuhrbereich zu erleichtern.

b. Die Frontstop-Anlage ist ein Vor- und Rückfahrträger mit einer vernünftigen und kompakten Struktur und einer einfachen Anpassung.

c. Auf beiden Seiten der vorderen Abdeckung wird eine doppelseitige Schnappfunktion hinzugefügt, um die gestapelten Kartons im Papierlager zusammenzubrechen.die horizontal hinzugefügte Pappe wird zu Fischschuppen und wird ordentlich in den Papierzufuhrbereich transportiert.

6. Gabelheben: Das Heben und Senken der Gabel wird durch einen unabhängigen Servomotor gesteuert
