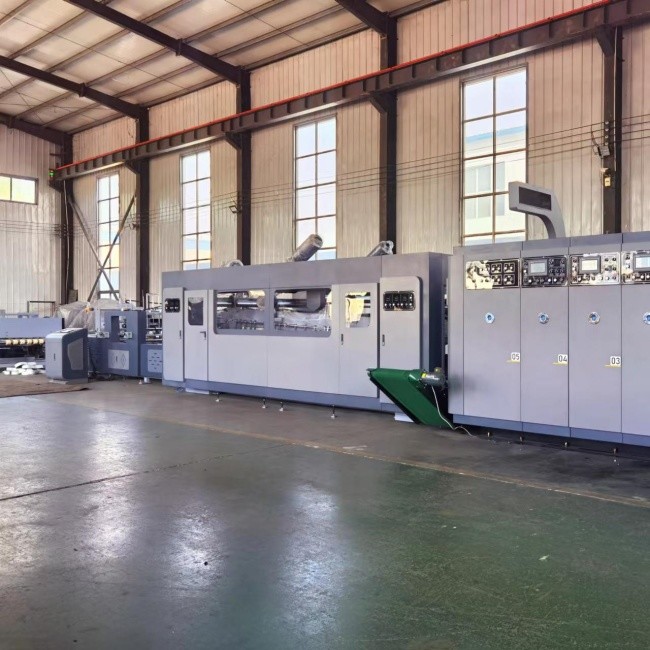

FFG Flexodruckmaschine für das Faltverfahren und die Herstellung von Gluergefäßen

Produktionslinie für Flexo-Karton mit Klappklebstoff

Höchstfahrgeschwindigkeit: 350 m/min

Maximale Verpackungsgeschwindigkeit:20Verpackungen/min

Zweck und Merkmale:

• CNC-Steuerung, Fehleranzeige, Produktionssteuerung, Fernwartung.
• Automatisches Erkennungs- und Positionierungssystem, schnelles Plattenladen, schneller Plattenwechsel.
• Erweiterte Staubbox, antistatische Vorrichtung, zentrale Staubansammlung, Druckschutz, effektive Staubentfernung.
• Adoptiert Präzisions-Bodenräder aus Legierungsstahl für Saugradgetriebe und Antrieb, um Genauigkeit und Langlebigkeit zu gewährleisten.
• Doppelsitzes "Forming, Slotting" mit präzisem Führungs- und Regelsystem, explosionssicheren Draht, hervorragenden Falte- und Formeffekten.
• "Oben und unten" Hochgeschwindigkeitsstapel- und Recyclingpapier-Sammelsystem, Schutz vor Oberflächenverschleiß, hohe Produktionseffizienz.
• Elektrische Komponenten, Getriebelager usw. verwenden internationale Marken, die von der europäischen CE-Zertifizierung geprüft wurden.

Zählung der Ausgabe:

• "Oben und unten" Sammelsystem, um effektiv vor Oberflächenverschleiß zu schützen, hohe Produktionsanpassungsfähigkeit.
• Hochfrequenzkorrektur, mit Ventilator unterstütztes Papierwerfen, pneumatisches Abflachen, zirkulierendes Getriebe.
• Multi-Servo-Antriebssteuerung Hochgeschwindigkeitszählung Stapelung Recycling Sammlungssystem, die hohe Produktivität gewährleistet.
• Förderbandleistung für die Zählungseinheit, Rollenunterstützung beim Papierpressen, elektrisch einstellbarer Papierraum.
• Elektrische Einstellung der horizontalen Bewegung für die Zählleistungseinheit.

Einheit zum Falten:

• Erweiterter hochfester Klappschachtelbrückenarm zur Gewährleistung von Klappgenauigkeit und Hochgeschwindigkeitsstabilität.
• Verwendet ein lineares System synchroner Seitenbewegungen, mit einer hochfesten Brückenstütze in der Mitte für eine reibungslose Bewegung.
• Elastiziertes Führerrollersystem mit verstellbarem Abstand, Schutz vor Kompressionsschäden, wirksame Lösung von Papierstaus.
• Faltbares Steuerradsystem mit Hilfe von Führungsstangen, gutes Falteffekt mit oberem und unterem Gurtverschluss.
• Hintere Sauggurtgetriebe, unabhängig angetriebener Motor auf beiden Seiten zur effektiven Korrektur von Abweichungen.

Übertragungseinheit:

• CNC-Verknüpfungssteuerung, bequeme und schnelle Anpassung.
• Elastische Steuerungs- und Druckwalze mit oberem und unterem Gurtverschluss.
• Mehrfache Trümmerentfernungseinrichtungen: Luftmesser, Bürste, elektrische Rollerbürste, ausgezeichnete Trümmerentfernung.
• Konstante Temperatur verstellbares Klebsystem, bei gleichbleibender Klebtemperatur für optimale Klebcharakteristiken.
• Maschengraben großes Kleberradsystem, stabile Klebung, kontrollierte Klebmenge, elektrisch einstellbare Position.

Eigenschaften der Ausrüstung:

• Einleitung
• 1Alle Papierbefestigungsbänder können unabhängig voneinander bewegt werden. Die Papierbefestigungsbänder sind mit Papierpressrädern, Ventilatoren und Bürsten ausgestattet, um das Abfallpapier so weit wie möglich zu reinigen.Steuerradvorrichtung, oberer und unterer Gürtelverschluss.
• 2. Kleberrad: aus Edelstahl, langlebiger und korrosionsbeständiger.
• 3. Klappteil: Die Hauptfunktion besteht darin, den Karton nach unten zu falten und mit der Korrekturplatte die Druckleitung zum zweiten Mal zu korrigieren, um den Karton in eine Standardbox zu falten.
• 4Für die Formreinigung werden die Papierabfälle wieder gereinigt, wenn der Schraubteil und das Falteteil nicht gereinigt wurden.

• 5. Klopfen Sie die Teile zusammen: Klopfen Sie die Punkte zusammen und schieben Sie sie mit einer genauen Zahl durch Zählen, Zählen und Korrektur aus.
• 6. Ausgangsteil: Nach dem Ausdrücken drückt der oben stehende Papierhalter sanft für den Ausgang.

Mechanische Konfiguration der Verpackungsabteilung:

(1) Reduktor von Taizhou Haoli

(2) AirTAC-Zylinder, Magnetventil

(3) Guangdong Duffy Kraftübertragungswelle

(4) Lager Harbin

Elektrische Konfiguration:

(1) Panasonic PLC

(2) Siemens-Kontakter

(3) Schneiderknopf

(4) Stromversorgung: Taiwan MEAN WELL

(5), Fotoelektrischer Schalter Beifuning

(6), Relais Omron

(7) Mensch-Maschine-Schnittstelle Kunlun Tongtai

• 8. Steuerungspaneel; übernimmt die PLC-Steuerung und verfügt über Funktionen wie Nullstellen und Speichern. (PLC in Kombination mit Touchscreen-Steuerung kann ausgewählt werden)
• 9Die Steuerungsplattform steuert für jede Bewegung der Maschine die Bewegung nach links und rechts, den Anstieg und Abstieg der Papierplatte usw.

Auswahl der Maschinenteile:

1. Automatische Klebezufuhr, zirkulierender Kleber, nie Kleberbruch, keine Notwendigkeit, Kleber manuell hinzuzufügen, Zeit und Mühe zu sparen.

2. Edelstahl-Klebstoffbeschichtung, korrosionsbeständig, verschleißbeständig, Klebstoffbeschichtung gleichmäßig, Klebstoffeinsparung, die Menge des verwendeten Klebstoffs beträgt etwa ein Drittel der Menge der manuellen Klebstoffbeschichtung.

3. Das Falteelement ist mit einem verstellbaren Mehrpass-Druckrad ausgestattet, wodurch das Falten der Kartonschachtel glatter und das Kleben schöner und präziser wird.

4. Der Zählbereich korrigiert das Stapeln des Kartons, und das Stapeln und die Ausgabe sind sicher, stabil, genau und fehlerfrei.Es kann eingegeben werden, ohne die Maschine zu stoppen.

MAchin-Parameter

Höchstgeschwindigkeit:320 Meter/Min.

Höchstzahl der in den Verkehr gebrachten Pakete:20 Packungen

Höchstgröße des Kartons:700 mm*500 mm

Mindestgröße des Kartons:195 mm*105 mm

Maximale Breite von Karton (einschließlich Schwingdeckel):1100 mm

Mindestbreite von Karton (einschließlich Schwingdeckel):240 mm

Höchststapelhöhe:350 mm

Mindeststapelhöhe:80 mm

Höchstmenge pro Verpackung:50 Stück

Mindestmenge pro Verpackung:10 Stück

Gürtel:Siglin (gemeinsames Unternehmen zwischen China und Deutschland)

Für die markierten Bereiche auf dem Bild:Auf regelmäßige Betankung und Wartung "alle sechs Monate" achten, um den normalen Betrieb der Maschine und eine längere Lebensdauer der Maschine sicherzustellen.

Gründungsdiagramm

Anschluss

Sicherer Betrieb:

1Bevor Sie mit der Arbeit beginnen, müssen Sie Arbeitskleidung und Arbeitsschuhe tragen, die Knöpfe und Handschellen befestigen und keine leicht fallenden Gegenstände in die Tasche legen.

2Nach der Ankunft der Besatzung bei der Arbeit ist zu prüfen, ob keine Personen oder Schutt in der Reichweite der Betriebsausrüstung sind.

3. Vor dem Anschalten der Ausrüstung sollte die Glocke läuten und der Alarm klingen..

4Bei Betrieb der Ausrüstung ist es strengstens verboten, alle Betriebsoberflächen mit den Händen zu berühren, und Wartungs- und Wischarbeiten sind nicht gestattet.Es ist nicht gestattet, die laufenden Teile zu überqueren..

5Die Besatzungsmitglieder sollten sich streng an ihre Posten halten, und es ist verboten, ihre Posten ohne Erlaubnis zu verlassen.Sie sollten immer auf den Betrieb der Ausrüstung achten.

6Bei Betrieb der Ausrüstung ist es strengstens verboten, alle Betriebsoberflächen mit den Händen zu berühren, und Wartungs- und Wischarbeiten sind nicht gestattet.Es ist nicht gestattet, die laufenden Teile zu überqueren..

7Die Besatzungsmitglieder sollten sich streng an ihre Posten halten, und es ist verboten, ihre Posten ohne Erlaubnis zu verlassen.Sie sollten immer auf den Betrieb der Ausrüstung achten.

Wenn eine Anomalie festgestellt wird, schalten Sie die Maschine sofort ab.

8- Bei der Arbeit darf niemand mit der Ausrüstung spielen oder lautes Geräusch machen.

9. Während des Arbeitsprozesses sollte der Arbeitsplatz sauber und glatt gehalten werden. Stellen Sie sicher, dass kein Unordnung um das Gerät herum herrscht. Werkzeuge und Teile sollten an bestimmten Stellen platziert werden.

10. Der Bediener dieser Maschine sollte die Funktionen und den Standort der Hauptknöpfe der Maschine kennen.
