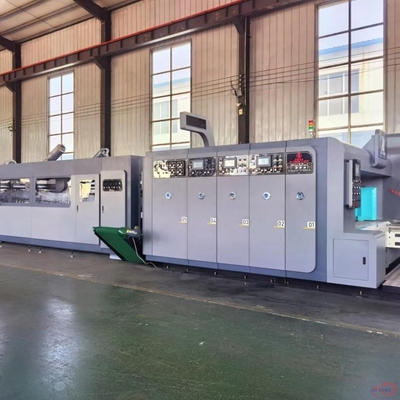

Hochfrequenzboxkorrektur FFG Flexo-Druck Faltfächer Gluer Fallmachmaschine

Faltschachtel-Produktionslinie mit Flexo-Faltklebemaschine

Maximale Laufgeschwindigkeit: 350 m/min

Maximale Verpackungsgeschwindigkeit: 20 Pakete/Min

Zweck und Funktionen:

• CNC-Steuerung, Störungsanzeige, Produktionssteuerung, Fernwartung.
• Automatisches Erkennungs- und Positionierungssystem, schnelles Plattenlade-Antriebssystem, schneller Plattenwechsel.
• Verbreiterter Staubkasten, Antistatikvorrichtung, zentrale Staubsammlung, Druckschutz, effektive Staubentfernung.
• Verwendet präzisionsgeschliffene Zahnräder aus legiertem Stahl für die Saugradübertragung und den Antrieb, um Genauigkeit und Langlebigkeit zu gewährleisten.
• Doppelsitziges „Formen, Schlitzen“ mit präzisem Führungs- und Regelradsystem, explosionsgeschütztem Draht, hervorragenden Falt- und Formeffekten.
• Hochgeschwindigkeits-Papierstapel- und Recycling-Sammelsystem „Auf und Ab“, Schutz vor Oberflächenabrieb, hohe Produktionseffizienz.
• Für elektrische Komponenten, Getriebelager usw. werden internationale Marken verwendet, die von der europäischen CE zertifiziert sind.

Zählausgabeeinheit:

• „Up and Down“-Sammelsystem zum wirksamen Schutz vor Oberflächenabrieb, hohe Produktionsanpassungsfähigkeit.
• Hochfrequenz-Kastenkorrektur, ventilatorunterstützter Papierabwurf, pneumatische Abflachung, Umlaufgetriebe.
• Multi-Servo-Antriebssteuerung, Hochgeschwindigkeits-Zähl-, Stapel- und Recycling-Sammelsystem, das eine hohe Produktivität gewährleistet.
• Förderbandausgang für Zähleinheit, Papierandruckrollenunterstützung, elektrisch verstellbarer Papierspalt.
• Elektrische Verstellung der horizontalen Bewegung für die Zählausgabeeinheit.

Falteinheit:

• Verlängerter, hochfester Faltbox-Brückenarm, um Faltgenauigkeit und Hochgeschwindigkeitsstabilität zu gewährleisten.
• Verwendet ein synchrones seitliches Bewegungssystem mit linearer Führung und einer hochfesten Brückenstütze in der Mitte für eine reibungslose Verschiebung.
• Elastisches Führungsrollensystem mit einstellbarem Spiel, das vor Kompressionsschäden schützt und Papierstauprobleme effektiv löst.
• Faltform-Führungsradsystem mit Führungsstangen zur Unterstützung, gute Faltwirkung mit oberer und unterer Bandklemmförderung.
• Hinterer Saugbandantrieb, unabhängig angetriebener Motor auf beiden Seiten zur effektiven Korrektur von Abweichungen.

Transfereinheit:

• CNC-gesteuerte Steuerung, bequeme und schnelle Einstellung.
• Elastische Führungsandruckrollenvorrichtung, Ober- und Unterbandklemmübertragung.
• Mehrere Schmutzentfernungsgeräte: Luftmesser, Bürste, elektrische Walzenbürste, hervorragende Schmutzentfernungswirkung.
• Konstant temperaturregulierbares Klebesystem, das eine konstante Leimtemperatur für optimale Klebeeigenschaften aufrechterhält.
• Großes Leimradsystem mit Maschenloch, stabiles Leimen, kontrollierte Leimmenge, elektrisch einstellbare Position.

Ausstattungsmerkmale:

• Einführung
• 1. Alle Papierförderbänder können unabhängig voneinander bewegt werden. Die Papierförderbänder sind mit Papierandruckrädern, Ventilatoren und Bürsten ausgestattet, um das Altpapier weitestgehend zu reinigen. Führungsradvorrichtung, oberes und unteres Bandklemmgetriebe. Elektrisches Gehen nach links und rechts, einfache Größenverstellung
• 2. Kleberad: Hergestellt aus Edelstahl, langlebiger und korrosionsbeständiger. Der Leimbehälter ist mit Linearführungen ausgestattet, wodurch die Positionseinstellung bequemer und genauer erfolgt.
• 3. Faltteil: Die Hauptfunktion besteht darin, den Karton nach unten zu falten und mit der Korrekturplatte die Drucklinie ein zweites Mal zu korrigieren, um den Karton in eine Standardschachtel zu falten.
• 4. Wenn bei der Formteilreinigung der Schabeteil und der Faltteil nicht gereinigt wurden, werden die Altpapierreste erneut gereinigt.

• 5. Klopfen Sie die Teile zusammen: Klopfen Sie die Punkte zusammen und schieben Sie sie durch Zählen, Zählen und Korrigieren mit einer genauen Zahl heraus.
• 6. Ausgabeteil: Nach dem Herausschieben drückt der oben stehende Papierhalter sanft zur Ausgabe.

Mechanische Konfiguration der Verpackungsabteilung:

(1), Taizhou Haoli-Reduzierer

(2), AirTAC-Zylinder, Magnetventil

(3), Guangdong Duffy Kraftübertragungswelle

(4), Lager Harbin

Elektrische Konfiguration:

(1), Panasoni PLC

(2), Siemens-Schütz

(3), Schneider-Taste

(4), Schaltnetzteil: Taiwan MEAN WELL

(5), Lichtschranke Beifuning

(6), Relais Omron

(7) Mensch-Maschine-Schnittstelle Kunlun Tongtai

• 8. Bedienfeld; übernimmt die SPS-Steuerung und verfügt über Funktionen wie Nullstellung und Speicher. (SPS kombiniert mit Touchscreen-Steuerung wählbar)
• 9. Das Bedienfeld für jede Aktion des Geräts steuert die Links- und Rechtsbewegung, das Heben und Senken der Papierwalze usw

MMaschinenparameter

Die Höchstgeschwindigkeit:320 Meter/Minute

Maximale Anzahl gestarteter Pakete:20 Pakete

Maximale Kartongröße:700 mm * 500 mm

Mindestkartongröße:195 mm * 105 mm

Maximale Kartonbreite (inkl. Schwingdeckel):1100 mm

Mindestbreite des Kartons (inkl. Schwenkdeckel):240mm

Maximale Stapelhöhe:350mm

Mindeststapelhöhe:80mm

Maximale Menge pro Packung:50 Stk

Mindestmenge pro Paket:10 Stk

Gürtel:Siglin (China-Deutschland Joint Venture)
