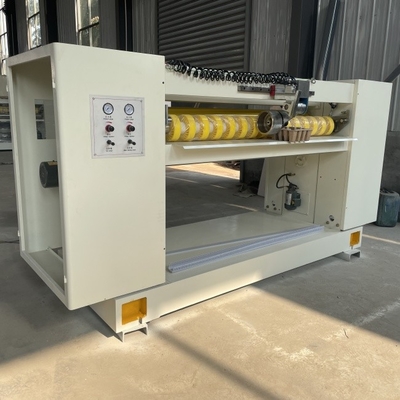

NC-100 NC-Fräser mit spiralförmigen Messern

Die Wellpappe-Querschneidemaschine, auch Querschneidemaschine genannt, fällt in die Kategorie der Kartonverarbeitungsmaschinen. Innerhalb einer Wellpappenproduktionslinie ist die Wellpappen-Querschneidemaschine die Ausrüstung, mit der die Pappe in fertige Produkte geschnitten wird. Seine technische Leistung und die Anpassung der Ausrüstung wirken sich direkt auf die Präzision des endgültigen Schnittformats, ob die Falten brechen, sowie auf die Glätte und das Aussehen der Schnittkanten des fertigen Kartons aus.


Die Wellpappen-Querschneidemaschine ist eine der unverzichtbaren Einzelmaschinen in einer Wellpappenproduktionslinie. Es gibt zwei Arten von Querschneidemaschinen, die auf der Übertragungssteuerungsmethode basieren: mechanische Querschneidemaschinen und computergesteuerte Querschneidemaschinen. Computergesteuerte Kappmaschinen werden über industrielle Steuerrechner bedient. Sie schneiden den Karton, indem sie die Drehung der Messerwelle entsprechend der voreingestellten Länge steuern. In Kombination mit einer präzisen mechanischen Übertragung können diese Maschinen Schnittfehler im Bereich von ±1 mm halten. Zu den computergesteuerten Querschneidemaschinen gehören Spiralmesser-Querschneidemaschinen und Gerademesser-Querschneidemaschinen. Querschneidemaschinen mit Spiralmesser eignen sich besser zum Hochgeschwindigkeitsschneiden von dickem Karton und sorgen für glatte Schnitte und eine längere Lebensdauer der Klinge.

Strukturmerkmal:

• Es kann Aufträge für 200 Einheiten speichern, die Schneidwerksspezifikationen schnell und präzise austauschen, Aufträge ohne Unterbrechung ändern und vernetzte Computer ermöglichen, das Produktionsmanagement zu erleichtern.
• Die Antriebsräder der Messerwelle bestehen aus präzisionsgeschmiedetem, induktionsgehärtetem Stahl, spielfreie Übertragung, fortschrittliche schlüssellose Verbindung, hohe Übertragungsgenauigkeit.
• Die Schneidemaschine verfügt über eine Spiralstruktur mit eingelegter vorderer Stahlklinge und ein gezahntes Messer. Schere, Schere, Scherkraft, lange Klingenlebensdauer
• Um die Vorschubwalzen herum werden die Sonnenradplatten verwendet, um eine reibungslose Zustellung und einen gleichmäßigen Druck zu gewährleisten, wodurch die Platte leicht zerdrückt wird oder es zu Verstopfungen kommt
• Bei diesem Modell handelt es sich um einen Bremsenergiespeicher (nicht dynamisches Bremsen), sodass der Energieverbrauch im Produktionsprozess, der durchschnittliche Stromverbrauch, 1/3 einer gewöhnlichen NC-Schneidemaschine beträgt und mehr als 70 % Energie eingespart wird, um das Ziel der Geldersparnis zu erreichen.
• Präzises, lückenloses Getriebe sorgt für präzisen Klingeneingriff und Laufbalance.
• Verwendung einer unabhängigen Ölpumpe und eines Filters mit zwei Kupferverteilungen in jeder Gangposition für Öl, Schmierung und Kühlung
• Messerwalze: hochwertiges geschmiedetes Stahlmaterial, ausgewogen, mit guter Stabilität.

Parameter des Rollendurchmessers:

• Kreuz auf dem Messerwellen-Mittelabstand:￠216mm
• Vor dem unteren Förderrollendurchmesser ￠156mm
• Nach dem unteren Förderrollendurchmesser: ￠156mm
• Durchmesser der Vorderseite der Druckwalze: ￠70 mm
• Durchmesser der Vorderseite der Druckwalze: ￠70 mm

Hinweis: Alle Schleifwalzen sind am (außer unter der Messerwelle) hartverchromt

Leistungsmotoren und elektrische Parameter:

• Hauptantriebsmotorleistung: 18,5 kW Voll-AC-Synchronservo
• Vor und nach der Einspeisung der Motorleistung: 3 kW (Frequenzsteuerung)
• Motorleistung der Schmierölpumpe: 0,25 kW

Hauptsächlich Zukaufteile, Rohstoffe und Herkunft:
