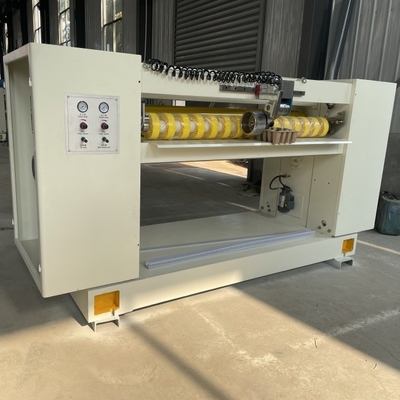

NC-Schneider für Wellpappen-Produktionslinie Präzisionsschneiden von Pappen

für die Verwendung in Kraftfahrzeugen00 NC-Schneidmaschinen

Die Querschneidmaschine für Wellpappe, auch als Querschneidmaschine bezeichnet, gehört zur Kategorie der Maschinen zur Verarbeitung von Karton.Die Maschine zum Querschneiden von Wellpappe ist die Ausrüstung, die zum Schneiden von Karton zu Fertigwaren verwendet wird.Die technische Leistung und die Anpassung der Ausrüstung beeinflussen unmittelbar die Präzision der endgültigen Schnittgröße, unabhängig davon, ob die Falten brechen oder nicht.und die Glatzheit und das Erscheinungsbild der geschnittenen Kanten des fertigen Kartons.

Die Wandpapierschneidmaschine ist eine der wichtigsten eigenständigen Maschinen in einer Wandkartonfertigungslinie.Es gibt zwei Arten von Querschnittsmaschinen, die auf der Übertragungssteuerung basieren: mechanische und computergesteuerte Querschnittsmaschinen.Sie schneiden den Karton, indem sie die Drehung der Messerwelle anhand der vorgegebenen Länge steuern.In Kombination mit einer präzisen mechanischen Übertragung können diese Maschinen Schnittfehler im Bereich von ± 1 mm halten.Zu den computergesteuerten Querschnittmaschinen gehören Querschnittmaschinen mit Schraubmesser und Querschnittmaschinen mit geradeem MesserDie Schneidmaschinen mit Schraubenmesser sind besser geeignet für das schnelle Schneiden von dickem Karton, wodurch glatte Schnitte und eine längere Lebensdauer der Klinge gewährleistet werden.

Verwendung und Merkmale:

1. Designgeschwindigkeit: 100-150 m/min; Wirkungsbreite: 1400-2200 mm

2. Die Maschine kann 200 Bestellungen speichern, so dass die Papierschneidungsvorgaben schnell und genau geändert werden können, ohne die Maschine anzuhalten.Es kann auch mit einem Computernetzwerk für eine bequeme Produktionsverwaltung verbunden werden.

3. Die Messerwellenantriebsgetriebe bestehen aus präzise geschmiedetem Stahlmaterial mit Hochfrequenzdämpfung, wodurch eine Rückschlagfreie Übertragung erreicht wird.Für eine hohe Übertragungsgenauigkeit werden fortschrittliche nahtlose Verbindungsmethoden verwendet.

4. Die Querschnittsmaschinenblätter verfügen über eine eingelegte Stahlspiraleblattstruktur mit einer Sägezahnblattform.

5. Sowohl die vorderen als auch die hinteren Papierzufuhrräder verwenden eine Druckpapiermethode mit Sonnenrädern, die einen reibungslosen und gleichmäßigen Transport gewährleistet, ohne das Brett zu beschädigen oder Verstopfungen zu verursachen.

6. Diese Maschine nutzt eine regenerative Bremsung (nicht energiekonsumierende Bremsung), was zu einem geringen Energieverbrauch während der Produktion führt.Der durchschnittliche Stromverbrauch beträgt ein Drittel einer normalen NC-Schneidemaschine, was eine Einsparung von mehr als 70% und die Erreichung von Kosteneinsparungszielen bedeutet.

Funktionsmerkmale:

• Alle Zahnräder dieser Maschine sind aus hochwertigem Stahl geformt, was eine reibungslose Übertragung, geringe Geräusche und eine lange Lebensdauer gewährleistet.
• Die fortschrittliche Struktur des Klingenhalters ermöglicht eine einfache Einstellung, wobei die Messerwelle für statisches Gleichgewicht und reibungslosen Betrieb behandelt wird.
• Der Übertragungsmechanismus der Maschine verwendet eine Schmierpumpe zur zirkulierenden Schmierung.
• Ausgestattet mit einem Computersystem der neuen Generation aus Taiwan oder Deutschland, das eine hervorragende Leistung und einen längeren störungsfreien Betrieb bietet.
• Die Verwender haben die Wahl zwischen importierten und im Inland hergestellten Klingen.
• Geeignet für Wellpappenproduktionslinien mit drei, fünf oder sieben Schichten.

Strukturelle Merkmale:

• Es kann 200 Bestellungen speichern, die Spezifikationen des Schneiders schnell und genau ersetzen, Bestellungen ohne Unterbrechung wechseln und vernetzte Computer zur Erleichterung des Produktionsmanagements ermöglichen.
• Messerwellenantriebsgetriebe sind präzise geschmiedete Stahl-Induktionshärtung, Rückschlagfreie Übertragung, fortschrittliche schlüssellose Verbindung, hohe Übertragungsgenauigkeit.
• Schneidmaschine nimmt eingebettete Stahlblatt vorne Messer Spiralstruktur, gezacktes Messer. Schere, Schere, Scherkraft, lange Lebensdauer der Klinge
• Um die Futterwalzen verwendet werden, die Sonne-Gang Platten Weg, reibungslose Lieferung, Druck gleichmäßig, leicht zu zerquetschen Plattenbrett oder verursachen Verstopfung
• Dieses Modell ist die Bremsenergie speichern (nicht-dynamische Bremsen), so dass der Energieverbrauch im Produktionsprozess, der durchschnittliche Stromverbrauch ist 1/3 einer gewöhnlichen NC-Schneidemaschine,Energie mehr als 70% zu sparen, um das Ziel der Geldersparnis zu erreichen .
• Präzisionsverstellbar, ohne Spaltgetriebe, um eine präzise Blade-Anbindung und Gleichgewicht zu gewährleisten.
• Verwendung einer unabhängigen Ölpumpe und eines Filters mit zwei Kupferverteilungen in jeder Gangposition Öl, Schmierung und Kühlung
• Messerwalze: hochwertiges geschmiedetes Stahlmaterial, ausgewogen, mit guter Stabilität.

Parameter des Durchmessers der Walze:

• Kreuz auf der Messerwelle: ¢ 216 mm
• Vor dem unteren Durchmesser der Förderwalze ¢ 156 mm
• Nach dem unteren Durchmesser der Förderwalze: ¢ 156 mm
• Der Vorderseite des Plattenwalzens: ¢70 mm
• Der Vorderseite des Plattenwalzens: ¢70 mm
