Eigenschaften

Technische Daten

Arbeitsbreite: 1600 mm

Entwurfsgeschwindigkeit: 150 m/min

Wirtschaftliche Geschwindigkeit: 180 bis 230 m/min

Nummer der Heizplatte: 600 mm x 10 Stück

Länge des Kühlbereichs: 5m

Temperaturanforderungen: 160-200℃

Dampfdruck: 0,8–1,3 MPa

Luftdruck: 0,5-0,6 MPA

Pneumatische Druckplatte: 13 Gruppen

Arbeitskraft: 380V 50Hz 90KW

Hervorheben:

Doppel-Kaschieranlage Pressplatte für Wellpappe

Heizplatte für Kartonproduktionslinie

Wellpappe-Linie Doppel-Kaschieranlage mit Heizplatte

Grundinformation

Herkunftsort: Dongguang, China

Markenname: GERUN

Zertifizierung: ISO,CE

Modellnummer: GR

Zahlung und Versand AGB

Verpackung Informationen: Kunststofffolienabdeckung oder Holzkistenverpackung (ausgewählt)

Lieferzeit: 30–60 Tage

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 30Set/Monat

Galerie

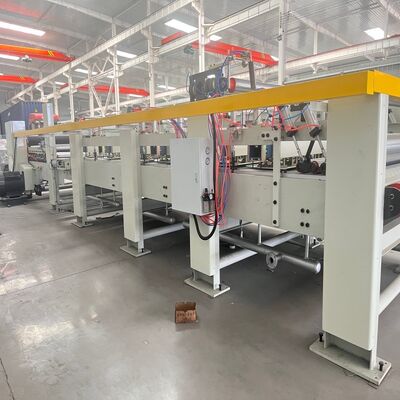

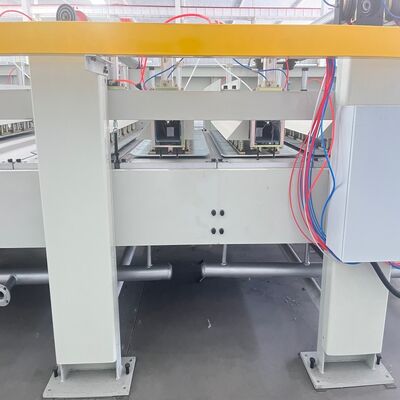

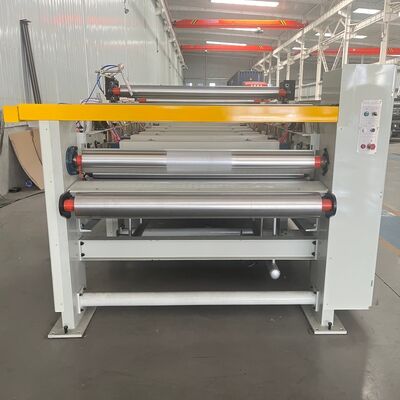

Doppel-Kaschieranlage für Wellpappe-Produktionslinie Pressplatte Heizplatte

Produkt-Beschreibung

Doppel-Kaschierer für Wellpappenproduktionslinien

Der Doppel-Kaschierer, auch bekannt als Doppel-Rückseitenmaschine, ist die formgebende Nabe einer Wellpappenproduktionslinie. Diese kritische Ausrüstung verklebt einseitig kaschierte Wellpappe mit einer Decklage (Deckblatt) und presst sie zu stabiler doppelwandiger oder mehrwandiger Wellpappe, was die endgültige physikalische Festigkeit und Qualität des Fertigprodukts bestimmt.

Kernfunktion: Umwandlung von Halbfertig- zu Fertigprodukt

Während der Einseiten-Kaschierer Wellenmaterial mit einer angebrachten Decklage (einseitig kaschierte Pappe) herstellt, schließt der Doppel-Kaschierer den Herstellungsprozess ab:

Verklebung und Aushärtung: Klebstoff auf Wellenspitzen auftragen und präzise mit einer weiteren Decklage laminieren
Formgebung und Pressen: Druck und Wärme durch beheizte Platten anwenden, um den Klebstoff zu gelatinieren und auszuhärten, wodurch stabile Bogenbrückenstrukturen entstehen

Wichtige Leistungsangaben

Effektive Breite	1600mm
Konstruktionsgeschwindigkeit	150m/min
Dreilagige Wirtschaftsgeschwindigkeit	200-230m/min
Längstrennungsgenauigkeit	±1mm
Querschneidepräzision	±1mm

Technische Parameter

Arbeitsbreite	1600mm
Konstruktionsgeschwindigkeit	150m/min
Wirtschaftsgeschwindigkeit	120-130m/min
Heizplattengröße	600mm × 10 Stück
Kühlsektion Länge	5 Meter
Temperaturanforderungen	160-200℃
Dampfdruck	0,8-1,3 Mpa
Luftdruck	0,5-0,6 Mpa
Pneumatische Druckplatte	13 Gruppen
Arbeitsleistung	380V 50Hz 90KW

Strukturelle Merkmale

★Die beidseitige Maschine laminiert geklebte einseitige Wellpappe mit Gesichtspapier unter Verwendung von beheizten Platten zum Auftragen von Kleister und zur Stereotypie, um flache Kartons herzustellen.

★Die Oberfläche der Heizplatte ist geschliffen, mit insgesamt 18 Stück von je 600 mm Breite, mit 5 Meter Kühlstereotypien. Heizplatten verwenden eine Behälterbauweise mit geschlossener Druckzertifizierung.

★Interne thermische Paneele verfügen über eine Trennwand-Isolationsstruktur mit S-förmigem Dampffluss und Dampf-Wasser-Trennung zur Verbesserung der Effizienz.

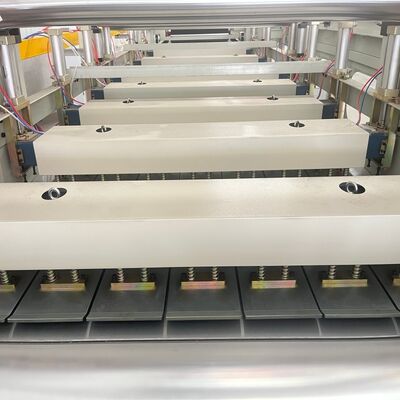

★Pneumatische Druckplattenstruktur mit 14 Sätzen von federbelasteten pneumatischen Druckplatten als Standard.

★Mehrzonen-Temperaturregelung mit Anzeige für Heizplatten-Heizrohre.

★Oberes Baumwollband mit automatischer Zentrierung und doppelzylindrischer S-förmiger Spannvorrichtung.

★Unteres Band mit pneumatischer Spannung und automatischer/manueller Korrekturausrichtung.

★Unabhängige Getriebeantriebseinheit mit ZG-500 Stahlzahnrädern und ölgetauchter Schmierung.

★Elektrische Komponenten von internationalen Marken für stabilen, zuverlässigen Betrieb.

★Frequenzgesteuerter Hauptantriebsmotor mit niedrigem Drehmoment und großem Drehzahlbereich.

★Hochfester Profilhauptträger mit solider Konstruktion, geeignet für Hochgeschwindigkeitsbetrieb.

Hauptkomponentenparameter

Teilename	Spezifikation	Oberflächenbehandlung

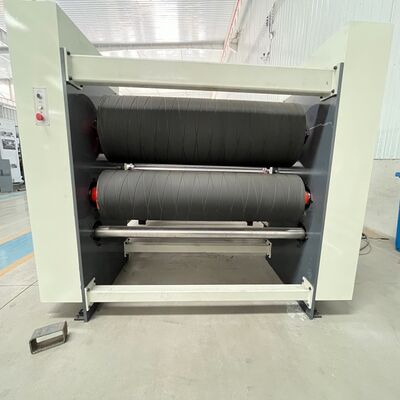

Oberer Antriebsgummiwalze	￠800mm	Verschleißfeste Gummiummantelung
Unterer Antriebsgummiwalze	￠600mm	Verschleißfeste Gummiummantelung
Vordere/Hintere angetriebene Bandrolle	￠215mm	Chromplattierung Polieren
Obere Spannrolle	￠155mm	Chromplattierung Polieren
Obere Bandverstellrolle	￠130mm	Chromplattierung Polieren

Gerätegalerie

Verpackung und Versand

Die Ausrüstung wird mit feuchtigkeits- und stoßfesten Materialien verpackt, die für den Fernstrahltransport und verschiedene Wetterbedingungen geeignet sind. Ein vollständiger Satz von Wartungs- und Betriebsanleitungen ist jeder Lieferung beigefügt.
