Stanzmaschine für Wellpappe mit Vorderkantenzuführung und automatischer Rillung für eine präzise Kartonverarbeitung

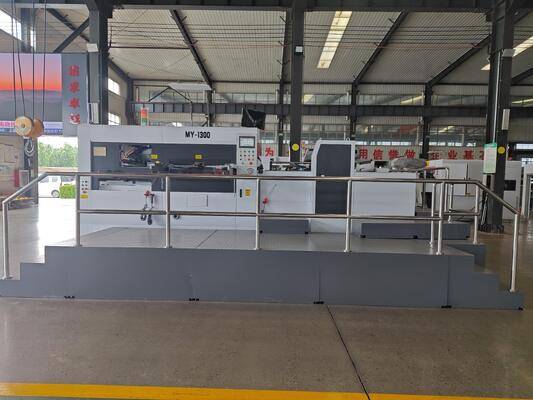

Automatische Stanz- und Rillmaschine MY1300 mit Vorderkantenzuführung

1.Vorderkantenzuführung (Untersaugzuführung)
1) Ausgestattet mit einer Vorderkantenzuführung kann eine Beschädigung der Pappe durch die schwarzen Räder verhindert werden.
2) Ein unabhängiger Servoantrieb kann dafür sorgen, dass der Karton in die richtige Position gebracht wird und ein Aufprall auf das Papier vermieden wird
3) Der leistungsstarke Saugventilator und das angepasste Windsystem funktionieren für 3–9 mm dicke Wellpappenkartons.

2.Futtertisch
1) Einstellbare Bürstenräder und Andruckräder, um eine präzise Position beim Eintritt in die Vorder- und Seitenmarke sicherzustellen.
2) Eine Vorwärts-Push- und Pull-Registrierung kann die Stanzpräzision gewährleisten.
3) Das Rikko Light Frontlay-Erkennungssystem verhindert, dass sich das Papier im Hauptteil schräg bewegt.
4) Das Anheben des Bürstenradrahmens wird durch einen Zylinder gesteuert. Einfach zu bedienen.

3. Hauptteil
1. Einführung eines automatischen Zentralschmiersystems und Einstellung des Hauptkettenschmiersystems durch HMI.
2. Das patentierte Stoßdämpfungssystem kann die Lebensdauer des Hauptkörpers verlängern und den Druck erhöhen.
3. Das in Taiwan hergestellte intermittierende Getriebe kann die genaue Registrierung gewährleisten und den Greiferangriff verringern.



4. Abisolierabschnitt
1) Die doppelt wirkende Bewegungsstruktur mit oberem und unterem Abstreifrahmen erleichtert den Werkzeugwechsel.
2) Die Modelle mit männlicher/weiblicher Stanze sind für verschiedene Kartons erhältlich.
3) Passend zum Mittellinien-Registrierungssystem im Stanzbereich gibt es das gleiche System im Ausbrechbereich. Genaue Positionen können die Produktionseffizienz steigern.
4) Abfallentfernungssystem mit Greifer an der Vorderkante für höhere Produktionseffizienz.
5. Stanzteil und Liefersystem
1) Präzise Fixierung des Stanzrahmens durch pneumatisches Verriegelungssystem.
2) Die Stanzplatte wird durch eine Luftschwebevorrichtung ein- und ausgefahren.
3) Das elektrische Kupplungssystem der Hauptkette kann dafür sorgen, dass die Kette stabil bleibt, wenn sie bei hoher Geschwindigkeit angehalten wird.
4) Hauptkette und Hilfskette werden regelmäßig von der SPS gesteuert geschmiert.
5) Das Stanzschutzfenster kann den Hauptkörper sauber halten.
6) Leichte und langlebige Greifstangen aus Aluminiumlegierung mit Kette von Renold UK oder IWIS GERMANY sorgen für Genauigkeit.

6. Papiersammelteil
1) Ausrichtung des Papiers auf der Rückseite und Ausrichtung des Papiers auf der Seite, um eine ordnungsgemäße automatische Papierzufuhr zu gewährleisten. Die Struktur der Papiersammelmaschine ist einfach und schnell zu bedienen. Die Ausrichtung des Papiers auf der Rückseite erfolgt elektrisch, dreimal schneller als bei der manuellen Bedienung, die Bedienung ist einfach und bequem. Der Bediener kann die Ausrichtung des Papiers auf der Rückseite vor der Maschine überwachen. Das Ausrichtungspapier auf der Rückseite ist mit einem doppelten Erkennungsschalter ausgestattet, um das Papier in der richtigen Reihenfolge zu überwachen. Es können auch Proben entnommen werden, während die Maschine läuft. Es gibt automatisch einen Alarm aus, wenn die Papiersammelplattform den Auftrag erreicht, um den Bediener daran zu erinnern, die Papiersammelplattform auszutauschen.
2) Quantitatives Papier: Der Wert kann beliebig zwischen 10 und 9999 eingestellt werden. Die Funktion schaltet sich automatisch aus, wenn das Papier den eingestellten Wert erreicht.


1. Verwendet eine feuchtigkeits- und stoßfeste Verpackung, die für den Fernverkehr geeignet ist.
2. Transport und verschiedene Wetterbedingungen. Ein vollständiger Satz an Wartung und Betrieb.
3. Handbücher sind im Lieferumfang enthalten.
